Bản Vẽ Hoàn Công Hệ Thống Xử Lý Nước Thải

Bản vẽ hoàn công hệ thống xử lý nước thải là một trong những tài liệu kỹ thuật bắt buộc trong hồ sơ môi trường của doanh nghiệp sau khi thi công, lắp đặt hệ thống XLNT. Mời các bạn cùng Môi trường Hợp Nhất tham khảo thông tin chi tiết về bản vẽ này qua nội dung dưới đây.

1. Bản vẽ hoàn công hệ thống xử lý nước thải là gì?

Bản vẽ hoàn công hệ thống xử lý nước thải là bản vẽ kỹ thuật thể hiện hiện trạng thực tế của hệ thống xử lý nước thải SAU KHI đã thi công, lắp đặt và nghiệm thu hoàn tất. Bản vẽ này phản ánh chính xác kích thước, vị trí, cao độ, cấu tạo, thiết bị và đường ống so với hồ sơ thiết kế ban đầu.

Khác với bản vẽ thiết kế, bản vẽ hoàn công ghi nhận những điều chỉnh, thay đổi (nếu có) trong quá trình thi công nhằm đảm bảo hệ thống vận hành phù hợp với điều kiện thực tế tại công trình.

Phân biệt bản vẽ thiết kế và bản vẽ hoàn công hệ thống XLNT

Để tránh nhầm lẫn, cần phân biệt rõ hai loại bản vẽ thường gặp trong hồ sơ xử lý nước thải:

• Bản vẽ thiết kế hệ thống xử lý nước thải: Lập TRƯỚC KHI thi công, dùng làm căn cứ triển khai xây dựng, lắp đặt.
• Bản vẽ hoàn công hệ thống xử lý nước thải: Lập SAU KHI thi công xong, phản ánh đúng hiện trạng hệ thống đã hoàn thành.

Bản vẽ hoàn công có giá trị pháp lý cao hơn trong quá trình nghiệm thu, thanh tra, kiểm tra môi trường và vận hành lâu dài hệ thống.

2. Cấu tạo của bản vẽ hoàn công hệ thống xử lý nước thải

Sau khi đã nắm được khái niệm, nội dung tiếp theo sẽ giúp doanh nghiệp hình dung rõ một bộ bản vẽ hoàn công hệ thống XLNT đầy đủ gồm những hạng mục nào.

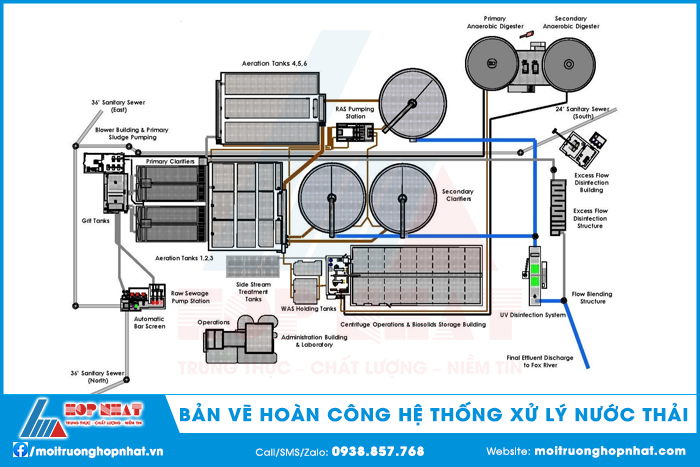

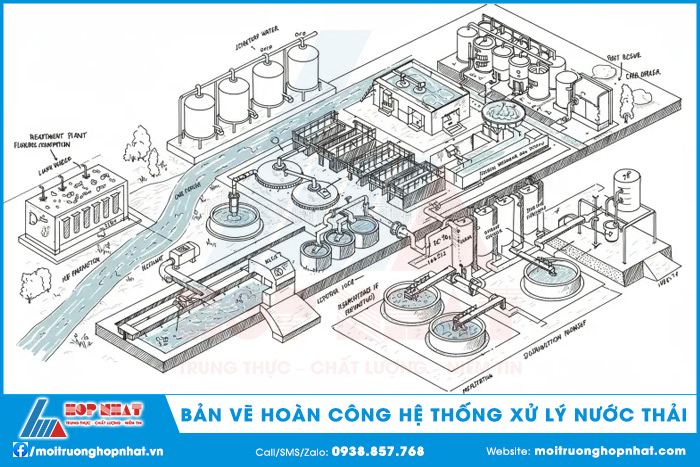

2.1. Bản vẽ mặt bằng tổng thể hệ thống xử lý nước thải

Mở đầu cho bộ hồ sơ hoàn công là bản vẽ mặt bằng tổng thể, thể hiện toàn bộ vị trí các hạng mục trong hệ thống XLNT trên mặt bằng thực tế.

Nội dung chính bao gồm:

• Vị trí các công trình đơn vị: Chẳng hạn như bể thu gom, bể điều hòa, bể sinh học, bể lắng, bể khử trùng, ..;
• Khoảng cách, cao độ giữa các hạng mục;
• Hướng tuyến đường ống chính;
• Kết nối với hệ thống thoát nước chung.

Bản vẽ này giúp người vận hành và cơ quan quản lý dễ dàng kiểm tra bố trí tổng thể của hệ thống xử lý nước thải.

2.2. Bản vẽ chi tiết các công trình đơn vị trong hệ thống XLNT

Tiếp theo là nhóm bản vẽ chi tiết từng hạng mục công trình, đóng vai trò quan trọng trong việc đánh giá chất lượng thi công.

Các bản vẽ chi tiết thường bao gồm:

• Mặt cắt, mặt đứng của từng bể xử lý
• Kích thước thực tế của bể so với thiết kế
• Vật liệu xây dựng, lớp chống thấm
• Cao độ mực nước làm việc

Những thông tin này giúp đảm bảo hệ thống xử lý nước thải đạt yêu cầu kỹ thuật và vận hành ổn định lâu dài.

2.3. Bản vẽ hệ thống đường ống công nghệ và thu gom

Một phần không thể thiếu trong bản vẽ hoàn công hệ thống xử lý nước thải là bản vẽ đường ống.

Nội dung thể hiện gồm:

• Đường ống dẫn nước thải đầu vào
• Đường ống giữa các bể xử lý
• Đường ống xả nước sau xử lý
• Đường ống bùn và nước hồi lưu

Bản vẽ phải thể hiện rõ đường kính ống, vật liệu, hướng dòng chảy và cao độ lắp đặt thực tế.

2.4. Bản vẽ lắp đặt thiết bị trong hệ thống XLNT

Bản vẽ hoàn công cũng cần thể hiện chi tiết việc lắp đặt các thiết bị xử lý nước thải.

Các thiết bị thường được thể hiện gồm:

• Máy thổi khí
• Máy khuấy trộn
• Bơm nước thải, bơm bùn
• Tủ điện điều khiển
• Các thiết bị khác

Thông tin này là cơ sở quan trọng cho công tác bảo trì, sửa chữa và thay thế thiết bị sau này.

3. Chức năng của bản vẽ hoàn công hệ thống xử lý nước thải

Sau khi hiểu cấu tạo, phần tiếp theo sẽ làm rõ bản vẽ hoàn công hệ thống XLNT được sử dụng cho những mục đích cụ thể nào trong thực tế.

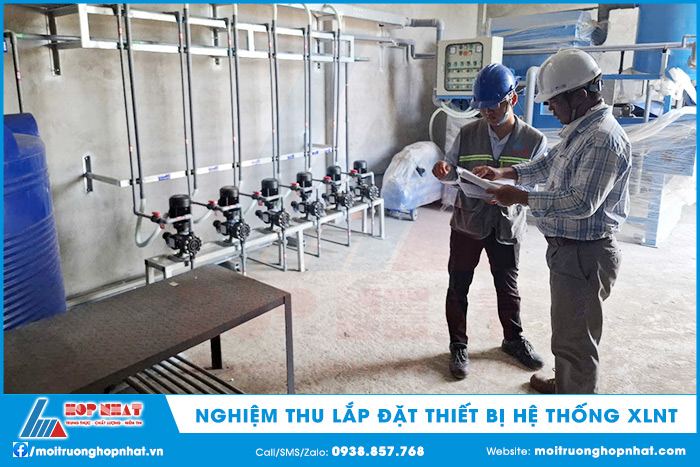

3.1. Phục vụ công tác nghiệm thu công trình xử lý nước thải

Chức năng đầu tiên và quan trọng nhất của bản vẽ hoàn công là làm căn cứ nghiệm thu hệ thống xử lý nước thải sau thi công.

Cơ quan chuyên môn và chủ đầu tư sẽ dựa vào:

• Bản vẽ hoàn công
• Hồ sơ thiết kế được phê duyệt
• Biên bản thi công

=> Để đánh giá mức độ phù hợp giữa thiết kế và hiện trạng thực tế.

3.2. Bổ sung hồ sơ môi trường theo quy định pháp luật

Trong các thủ tục môi trường như:

• Hồ sơ hoàn thành công trình bảo vệ môi trường
• Báo cáo kết quả vận hành thử nghiệm hệ thống XLNT
• Hồ sơ xin xác nhận hoàn thành công trình bảo vệ môi trường

bản vẽ hoàn công hệ thống xử lý nước thải là tài liệu bắt buộc.

Thiếu hoặc lập sai bản vẽ hoàn công có thể khiến hồ sơ môi trường không được phê duyệt.

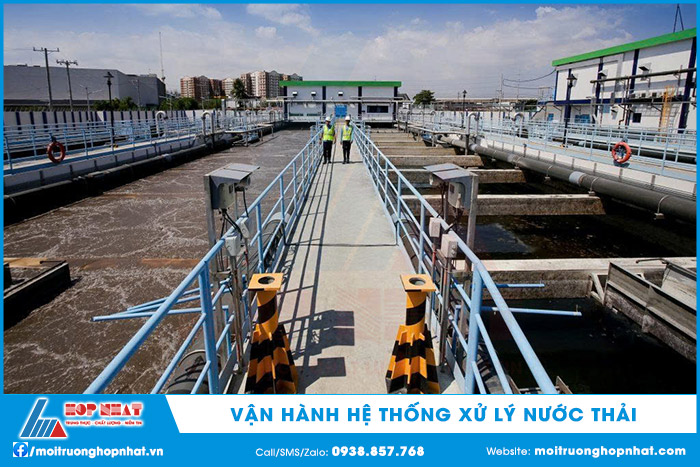

3.3. Cơ sở cho công tác vận hành và bảo trì hệ thống XLNT

Trong quá trình vận hành, bản vẽ hoàn công giúp kỹ thuật viên:

• Xác định chính xác vị trí đường ống ngầm
• Hiểu rõ cấu tạo từng công trình đơn vị
• Xử lý sự cố nhanh chóng và chính xác

Đây là tài liệu kỹ thuật không thể thiếu đối với đội ngũ vận hành hệ thống xử lý nước thải.

3.4. Phục vụ thanh tra, kiểm tra môi trường

Khi có đợt thanh tra, kiểm tra từ cơ quan quản lý nhà nước, bản vẽ hoàn công hệ thống xử lý nước thải là căn cứ quan trọng để đối chiếu:

• Quy mô hệ thống
• Công nghệ xử lý
• Công suất thực tế

Việc chuẩn bị đầy đủ và chính xác bản vẽ hoàn công giúp doanh nghiệp giảm thiểu rủi ro pháp lý.

Tóm lại, vai trò, ý nghĩa của bản vẽ hoàn công phải kể đến là:

• Cơ sở pháp lý để nghiệm thu, bàn giao công trình
• Tài liệu bắt buộc trong hồ sơ môi trường (phục vụ vận hành thử nghiệm, xin xác nhận hoàn thành công trình BVMT)
• Thuận tiện cho công tác vận hành, bảo trì và cải tạo hệ thống sau này
• Làm căn cứ kiểm tra của cơ quan quản lý môi trường

Khi nào cần lập bản vẽ hoàn công?

• Sau khi thi công xong hệ thống xử lý nước thải.
• Trước hoặc trong giai đoạn vận hành thử nghiệm công trình xử lý chất thải.
• Khi lập hồ sơ hoàn thành công trình bảo vệ môi trường theo quy định pháp luật.

4. Lưu ý khi lập bản vẽ hoàn công hệ thống xử lý nước thải

Để bản vẽ hoàn công có giá trị sử dụng lâu dài và đúng quy định, doanh nghiệp cần lưu ý một số điểm quan trọng sau.

4.1. Bản vẽ phải phản ánh đúng hiện trạng thực tế

Mọi thông số trên bản vẽ hoàn công hệ thống xử lý nước thải phải đúng với công trình đã thi công, không sao chép nguyên trạng từ bản vẽ thiết kế nếu có thay đổi.

4.2. Có xác nhận của các bên liên quan

Bản vẽ hoàn công cần có đầy đủ chữ ký và đóng dấu của:

• Đơn vị thi công
• Đơn vị tư vấn thiết kế
• Chủ đầu tư

=> Điều này đảm bảo tính pháp lý và giá trị sử dụng của hồ sơ.

4.3. Trình bày rõ ràng, đúng tiêu chuẩn kỹ thuật

Bản vẽ cần được thể hiện theo đúng tiêu chuẩn bản vẽ kỹ thuật xây dựng, dễ đọc, dễ tra cứu và thuận tiện cho công tác quản lý sau này.

5. Đơn vị tư vấn, thiết kế hệ thống XLNT chuyên nghiệp

Sau khi hiểu rõ vai trò của bản vẽ hoàn công hệ thống xử lý nước thải, việc lựa chọn đơn vị tư vấn, thiết kế và thi công uy tín là yếu tố quyết định chất lượng hồ sơ môi trường.

5.1. Kinh nghiệm thực tế trong lĩnh vực xử lý nước thải

Môi Trường Hợp Nhất là đơn vị có nhiều năm kinh nghiệm trong:

• Tư vấn giải pháp xử lý nước thải phù hợp với nhu cầu thực tế của doanh nghiệp.
• Thiết kế hệ thống XLNT đạt chuẩn
• Lập bản vẽ hoàn công hệ thống xử lý nước thải đúng quy định

Các giải pháp được xây dựng dựa trên đặc thù từng ngành nghề và yêu cầu pháp lý hiện hành.

5.2. Đáp ứng đầy đủ các quy định về môi trường

Môi Trường Hợp Nhất cam kết hệ thống xử lý nước thải được thiết kế và hoàn công:

• Phù hợp hồ sơ môi trường đã phê duyệt
• Thuận lợi cho công tác nghiệm thu và thanh tra

5.3. Hỗ trợ tư vấn thực hiện hồ sơ môi trường

Bên cạnh thiết kế và bản vẽ hoàn công hệ thống XLNT, đơn vị còn hỗ trợ hướng dẫn, tư vấn doanh nghiệp hoàn thiện các thủ tục pháp lý liên quan, giúp tiết kiệm thời gian và chi phí.

Có thể thấy, bản vẽ hoàn công hệ thống xử lý nước thải không chỉ là tài liệu kỹ thuật mà còn là hồ sơ pháp lý quan trọng trong toàn bộ vòng đời của hệ thống XLNT. Việc hiểu đúng khái niệm, cấu tạo và chức năng của bản vẽ hoàn công giúp doanh nghiệp chủ động hơn trong công tác nghiệm thu, vận hành và tuân thủ quy định môi trường. Lựa chọn đơn vị tư vấn chuyên nghiệp ngay từ đầu sẽ giúp quá trình thiết kế, thi công và hoàn công hệ thống xử lý nước thải hiệu quả, vận hành ổn định.
