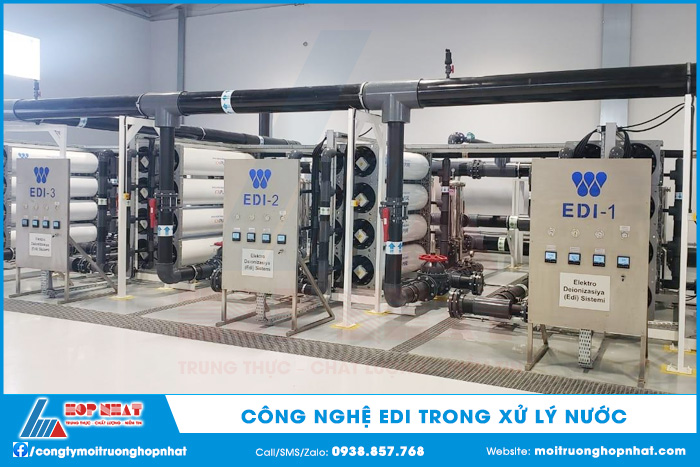

Công nghệ EDI trong xử lý nước: Cấu tạo, nguyên lý, ứng dụng

Công nghệ EDI trong xử lý nước được sử dụng để khử sâu các ion còn lại trong nước, đặc biệt ở các hệ thống yêu cầu nước có độ tinh khiết cao. Khác với RO, EDI kết hợp nhựa trao đổi ion, màng trao đổi ion và điện trường một chiều để thực hiện quá trình khử ion liên tục. Bài viết dưới đây sẽ làm rõ EDI là gì, nguyên lý hoạt động, cấu tạo, mối quan hệ giữa EDI và RO cũng như những yếu tố doanh nghiệp cần xem xét trước khi lựa chọn công nghệ.

1. Công nghệ EDI là gì?

EDI là viết tắt của Electrodeionization hay còn được gọi là công nghệ điện khử ion liên tục. Công nghệ này kết hợp nhựa trao đổi ion, màng trao đổi ion và dòng điện một chiều để loại bỏ các ion hòa tan còn tồn tại trong nước, từ đó giúp nâng cao độ tinh khiết của nước sau xử lý.

Trong các hệ thống xử lý nước, EDI chủ yếu được sử dụng ở công đoạn tinh lọc đối với nguồn nước đã được xử lý trước, phổ biến là nước sau RO. Công nghệ này tập trung vào việc giảm các cation, anion và một số chất điện ly còn lại trong nước, thay vì xử lý trực tiếp cặn, chất rắn lơ lửng hoặc các chất ô nhiễm có tải lượng cao.

Vì vậy, công nghệ EDI trong xử lý nước thường được ứng dụng trong các hệ thống cần nước có độ tinh khiết cao và chất lượng ổn định. EDI không thay thế các công đoạn tiền xử lý hoặc RO mà đóng vai trò là bước khử ion sâu hơn trong dây chuyền xử lý nước.

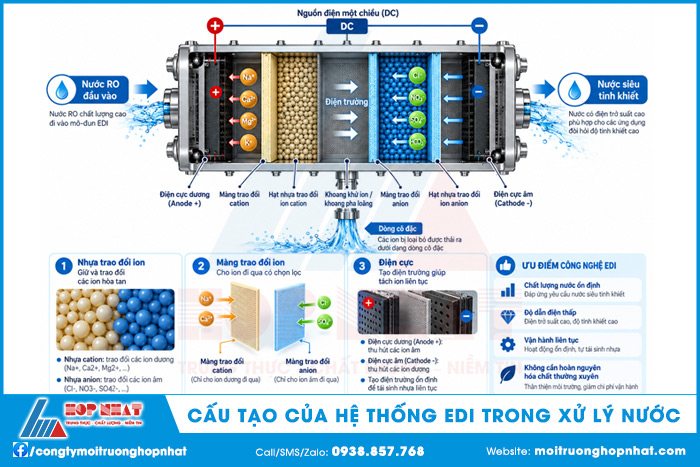

2. Cấu tạo của công nghệ EDI trong xử lý nước

Một hệ thống EDI không chỉ gồm một thiết bị điện khử ion đơn lẻ mà là tổ hợp của nhiều thành phần phối hợp với nhau để thực hiện quá trình vận chuyển ion. Cấu tạo chi tiết có thể khác nhau giữa từng hãng và từng loại module, nhưng về nguyên lý, hệ thống thường có module EDI, nhựa trao đổi ion, màng trao đổi ion, các khoang dòng, điện cực, nguồn điện một chiều và hệ thống đường ống - đo lường.

2.1. Module EDI

Module EDI là bộ phận trung tâm, nơi diễn ra quá trình trao đổi và vận chuyển ion. Bên trong module, nhựa trao đổi ion và các màng chọn lọc ion được bố trí cùng các khoang dòng để tạo thành đường đi riêng cho nước sản phẩm và dòng cô đặc; hình dạng, kích thước và cách bố trí cụ thể phụ thuộc công nghệ của từng nhà sản xuất.

2.2. Màng trao đổi cation

Màng trao đổi cation là loại màng có tính chọn lọc đối với các ion mang điện tích dương. Dưới tác động của điện trường, màng cho phép cation dịch chuyển theo hướng thiết kế sang khoang cô đặc, đồng thời hạn chế sự di chuyển của các ion mang điện tích ngược lại.

2.3. Màng trao đổi anion

Màng trao đổi anion thực hiện chức năng tương ứng đối với các ion mang điện tích âm. Sự bố trí xen kẽ màng trao đổi cation và anion tạo nên những ranh giới chọn lọc, nhờ đó các ion có thể được chuyển khỏi dòng nước sản phẩm và tập trung sang các khoang khác trong module.

2.4. Nhựa trao đổi ion

Nhựa trao đổi ion được đặt trong khoang xử lý nhằm hỗ trợ quá trình bắt giữ và dẫn truyền ion. Nhựa đặc biệt quan trọng khi nước đã có nồng độ ion thấp, bởi khả năng dẫn ion của lớp nhựa giúp duy trì quá trình vận chuyển ion dưới tác động của điện trường.

2.5. Điện cực và nguồn điện một chiều

Điện cực được bố trí để hình thành điện trường khi hệ thống được cấp nguồn điện một chiều. Điện trường này tạo động lực cho các ion mang điện tích di chuyển theo hướng tương ứng, đồng thời tham gia vào cơ chế giúp duy trì trạng thái hoạt động của nhựa trao đổi ion.

2.6. Khoang pha loãng và khoang cô đặc

Khoang pha loãng, còn được hiểu là khoang chứa dòng nước cần khử ion, là nơi các ion dần được chuyển ra khỏi nước. Các ion sau khi đi qua màng chọn lọc sẽ tập trung vào khoang cô đặc và được đưa ra ngoài theo dòng concentrate hoặc được xử lý, tuần hoàn theo cấu hình của hệ thống.

2.7. Hệ thống đường ống và thiết bị đo lường

Hệ thống EDI còn có các đường nước cấp, nước sản phẩm, dòng cô đặc và các thiết bị phục vụ kiểm soát vận hành. Tùy thiết kế, hệ thống có thể theo dõi các thông số như lưu lượng, áp suất, độ dẫn điện hoặc điện trở suất, dòng điện và điện áp để bảo đảm module hoạt động trong phạm vi cho phép.

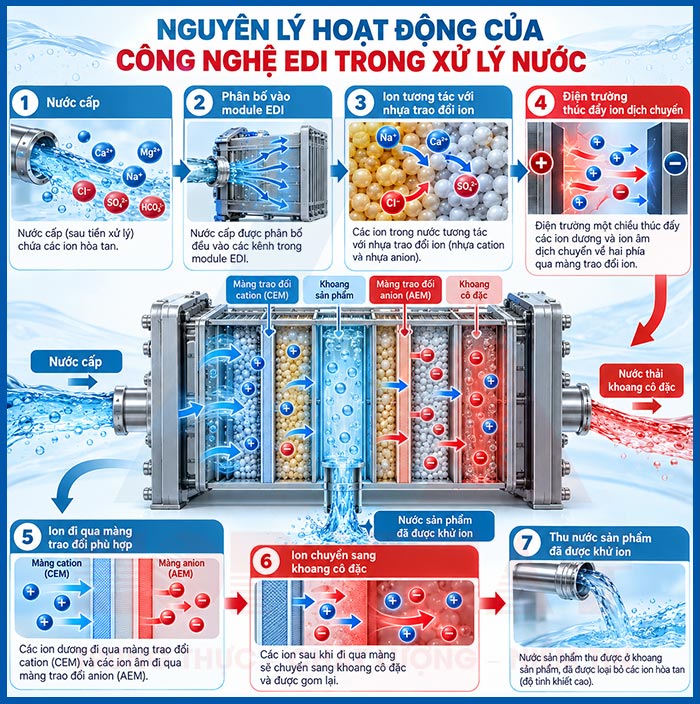

3. Nguyên lý hoạt động của công nghệ EDI trong xử lý nước

Nguyên lý EDI dựa trên sự kết hợp giữa trao đổi ion và quá trình vận chuyển ion dưới tác động của điện trường. Khi nước đi qua module, các ion hòa tan tương tác với nhựa trao đổi ion rồi được dẫn qua những màng chọn lọc phù hợp; các ion sau đó tập trung vào dòng cô đặc, trong khi dòng nước còn lại tiếp tục được khử ion để trở thành nước sản phẩm.

Có thể hình dung toàn bộ quá trình theo chuỗi: Nước cấp > Phân bố vào module EDI > Ion tương tác với nhựa trao đổi ion > Điện trường thúc đẩy ion dịch chuyển > Ion đi qua màng trao đổi phù hợp > Ion chuyển sang khoang cô đặc > Thu nước sản phẩm đã được khử ion

Trong đó:

• Nước cấp đi vào module EDI: Nước đưa vào EDI thường là nước đã được xử lý trước, phổ biến là permeate từ RO. Nước được phân bố qua các khoang chứa nhựa trao đổi ion để bắt đầu quá trình khử ion.
• Ion tương tác với nhựa trao đổi ion: Các cation và anion còn lại trong nước được trao đổi với các vị trí hoạt động trên nhựa. Lớp nhựa đồng thời tạo môi trường thuận lợi để ion tiếp tục di chuyển trong module.
• Điện trường thúc đẩy ion dịch chuyển: Khi nguồn điện một chiều được cấp, điện trường hình thành giữa các điện cực. Cation có xu hướng di chuyển về phía điện cực âm, còn anion có xu hướng di chuyển về phía điện cực dương.
• Ion đi qua màng trao đổi chọn lọc: Màng cation ưu tiên cho cation đi qua, còn màng anion ưu tiên cho anion đi qua. Cách bố trí các màng giúp kiểm soát hướng di chuyển của ion và hạn chế chúng quay trở lại dòng nước sản phẩm.
• Ion tập trung vào dòng cô đặc: Sau khi được chuyển ra khỏi khoang pha loãng, các ion đi vào khoang cô đặc. Dòng nước tại đây mang tải ion cao hơn và được dẫn ra khỏi module hoặc được quản lý theo thiết kế của từng hệ thống.
• Nước sản phẩm được thu hồi: Khi các ion liên tục được lấy ra khỏi dòng pha loãng, nước còn lại có hàm lượng ion thấp hơn và được thu ở đầu ra của module. Chất lượng nước thực tế phụ thuộc vào tải ion đầu vào, cấu hình module, lưu lượng và các điều kiện vận hành.
• Nhựa được tái sinh liên tục: Trong vùng thích hợp của module, điện trường thúc đẩy sự phân ly nước tạo H⁺ và OH⁻, các ion này tham gia duy trì trạng thái hoạt động của nhựa trao đổi ion. Chính cơ chế này cho phép EDI vận hành liên tục mà không phải thực hiện chu kỳ tái sinh acid – kiềm giống mixed-bed truyền thống.

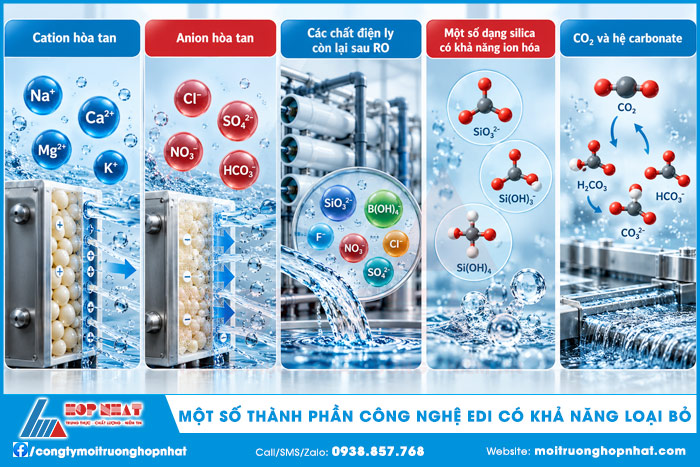

4. Công nghệ EDI trong xử lý nước loại bỏ được những thành phần nào?

Mục tiêu chính của xử lý nước EDI là giảm các chất tồn tại ở dạng ion hoặc có khả năng ion hóa trong những điều kiện phù hợp. EDI không phải công nghệ xử lý tổng hợp cho tất cả chất ô nhiễm, vì vậy hiệu quả của hệ thống phụ thuộc đáng kể vào việc các bước tiền xử lý và RO đã kiểm soát tốt những thành phần không phù hợp trước khi nước đi vào module.

Các nhóm thành phần cần quan tâm gồm:

• Cation hòa tan: EDI có thể tiếp tục loại bỏ các ion mang điện tích dương còn lại trong nước sau các bước xử lý trước.
• Anion hòa tan: Các ion mang điện tích âm cũng được vận chuyển ra khỏi dòng sản phẩm thông qua nhựa, điện trường và màng trao đổi anion.
• Các chất điện ly còn lại sau RO: Một phần muối và các chất có khả năng phân ly thành ion vẫn có thể tồn tại trong RO permeate, vì vậy EDI được sử dụng để tiếp tục giảm tải ion này.
• Một số dạng silica có khả năng ion hóa: EDI có thể tham gia kiểm soát silica trong điều kiện phù hợp, nhưng hiệu quả phụ thuộc vào dạng tồn tại, điều kiện nước và cấu hình thiết bị; không nên xem EDI là giải pháp xử lý mọi dạng silica trong mọi trường hợp.
• CO₂ và hệ carbonate: CO₂ là thông số cần được xem xét kỹ vì khí CO₂ hòa tan không được RO loại bỏ theo cách tương tự các ion thông thường và có thể làm tăng tải khử ion sau khi tham gia cân bằng hóa học trong nước. Vì vậy, hàm lượng CO₂ trong nước cấp EDI có thể ảnh hưởng đáng kể đến khả năng vận hành của hệ thống.

5. Ưu điểm và nhược điểm của công nghệ EDI trong xử lý nước

Công nghệ EDI mang lại nhiều lợi ích cho các dây chuyền sản xuất nước có độ tinh khiết cao, đặc biệt khi cần vận hành liên tục và hạn chế tái sinh hóa chất. Tuy nhiên, EDI cũng có những yêu cầu riêng về chất lượng nước cấp, thiết kế và vận hành, vì vậy doanh nghiệp cần đánh giá đồng thời cả ưu điểm và hạn chế trước khi lựa chọn.

Ưu điểm của EDI:

• Vận hành liên tục trong quá trình khử ion.
• Không cần tái sinh nhựa định kỳ bằng acid và kiềm như mixed-bed.
• Giảm nhu cầu lưu trữ và xử lý hóa chất tái sinh.
• Có thể tạo nước có độ tinh khiết cao khi được thiết kế phù hợp.
• Thuận lợi cho tự động hóa và giám sát hệ thống.
• Chất lượng nước có thể duy trì ổn định khi điều kiện vận hành được kiểm soát tốt.

Nhược điểm của EDI:

• Yêu cầu chất lượng nước cấp tương đối nghiêm ngặt.
• Thường cần nước đã qua RO hoặc xử lý tương đương.
• Có thể bị ảnh hưởng bởi độ cứng, silica, CO₂, chất hữu cơ và chất oxy hóa.
• Không phù hợp để xử lý trực tiếp nước nguồn có tải ô nhiễm cao.
• Chi phí đầu tư ban đầu có thể cao hơn một số giải pháp truyền thống.
• Hiệu quả phụ thuộc vào loại module và điều kiện vận hành thực tế.

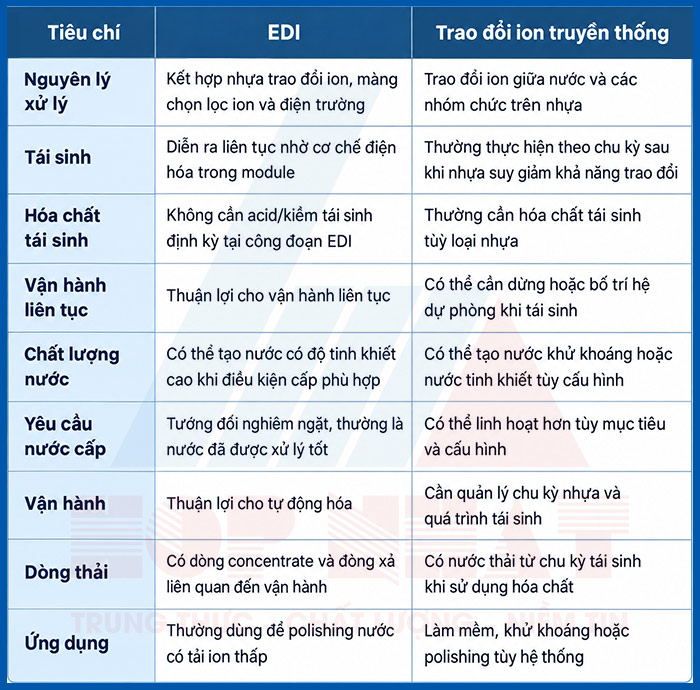

6. So sánh EDI với công nghệ trao đổi ion truyền thống

EDI và hệ trao đổi ion truyền thống đều có thể được sử dụng để giảm ion trong nước, nhưng cơ chế vận hành và điều kiện ứng dụng của hai công nghệ có nhiều khác biệt. Vì vậy, việc lựa chọn không nên dựa trên quan điểm công nghệ nào “tốt hơn” trong mọi trường hợp mà cần xét đến chất lượng nước, yêu cầu đầu ra, quy mô và điều kiện vận hành.

Sự khác biệt cốt lõi nằm ở việc EDI liên tục vận chuyển ion ra khỏi dòng nước và duy trì hoạt tính của nhựa bằng điện trường, trong khi hệ trao đổi ion truyền thống tích lũy ion trên nhựa rồi thực hiện tái sinh theo chu kỳ.

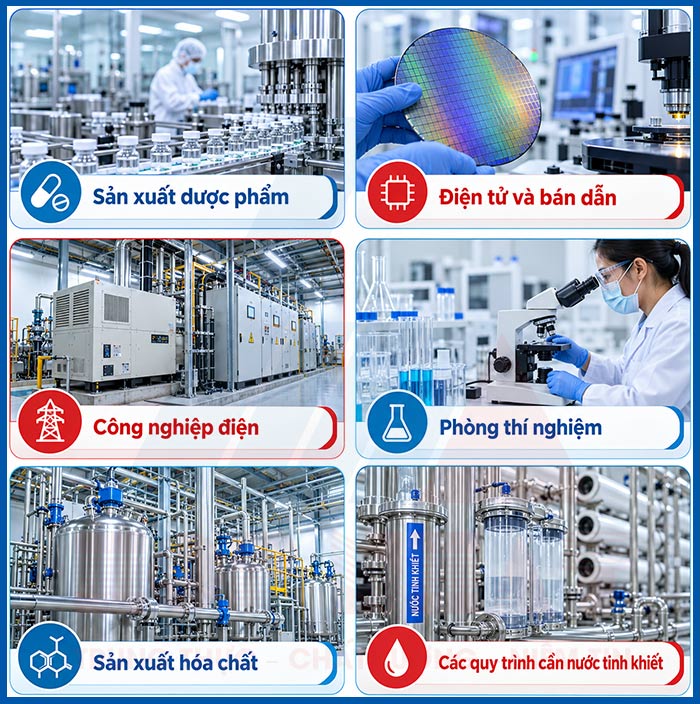

7. Ứng dụng của công nghệ EDI trong xử lý nước

EDI phù hợp với những lĩnh vực cần kiểm soát chặt hàm lượng ion trong nước và thường được sử dụng như một bước trong dây chuyền sản xuất nước tinh khiết hoặc nước có độ tinh khiết cao. Các tài liệu ứng dụng của DuPont, Veolia và Ionpure cho thấy công nghệ này được sử dụng trong nhiều lĩnh vực như điện, dược phẩm và vi điện tử.

• Sản xuất dược phẩm: EDI có thể được tích hợp trong hệ thống tạo nước tinh khiết khi yêu cầu quy trình phù hợp. Tuy nhiên, toàn bộ dây chuyền dược phẩm còn phải xem xét các vấn đề về kiểm soát vi sinh, sanitization và hệ thống phân phối nước.
• Điện tử và bán dẫn: Ngành vi điện tử cần kiểm soát rất thấp nhiều loại ion và tạp chất để hạn chế ảnh hưởng đến các công đoạn sản xuất. Vì vậy, EDI có thể được sử dụng trong chuỗi công nghệ tạo nước tinh khiết hoặc nước siêu tinh khiết.
• Công nghiệp điện: EDI được ứng dụng trong các hệ thống sản xuất nước khử khoáng phục vụ nước bổ sung cho lò hơi và một số nhu cầu nước công nghệ. Trong cấu hình này, RO thường xử lý phần lớn muối trước khi nước được tinh lọc bằng EDI.
• Phòng thí nghiệm: Một số hệ thống nước quy mô nhỏ hoặc phòng thí nghiệm sử dụng EDI như một bước khử ion sau RO. Thiết bị cụ thể và chất lượng nước cần đạt sẽ phụ thuộc vào mục đích phân tích hoặc thí nghiệm.
• Sản xuất hóa chất: Những quy trình nhạy cảm với thành phần ion trong nước có thể xem xét sử dụng EDI để giảm nguy cơ ion không mong muốn tác động đến chất lượng sản phẩm hoặc phản ứng công nghệ.
• Các quy trình cần nước tinh khiết: EDI còn có thể được ứng dụng trong nhiều dây chuyền công nghiệp khác khi nước đầu vào đã được xử lý tốt và quá trình sản xuất cần kiểm soát hàm lượng ion ở mức thấp.

8. Câu hỏi thường gặp về công nghệ EDI trong xử lý nước

Khi tìm hiểu về EDI, người sử dụng thường quan tâm đến mối quan hệ giữa EDI và RO, khả năng sử dụng hóa chất, yêu cầu nước đầu vào và chất lượng nước sau xử lý. Những câu hỏi dưới đây giúp làm rõ một số vấn đề thường gặp trước khi doanh nghiệp lựa chọn hoặc thiết kế hệ thống.

8.1. EDI có thể thay thế RO không?

Không. RO thường đảm nhiệm việc loại bỏ phần lớn muối hòa tan và nhiều thành phần khác, còn EDI tiếp tục khử lượng ion còn lại trong nước sau RO. Hai công nghệ thường bổ trợ cho nhau trong hệ thống sản xuất nước tinh khiết.

8.2. EDI có cần sử dụng hóa chất không?

Công đoạn EDI không cần tái sinh nhựa định kỳ bằng acid và kiềm như mixed-bed truyền thống. Tuy nhiên, các công đoạn khác của dây chuyền như tiền xử lý, RO hoặc vệ sinh thiết bị vẫn có thể sử dụng hóa chất khi cần.

8.3. EDI có loại bỏ hoàn toàn chất hữu cơ và vi sinh không?

Không. Mục tiêu chính của EDI là khử ion, vì vậy hệ thống không nên được xem là giải pháp thay thế các công nghệ kiểm soát chất hữu cơ hoặc vi sinh.

8.4. Chất lượng nước sau EDI có cố định không?

Không. Chất lượng nước đầu ra phụ thuộc vào loại module, nước cấp, tải ion, lưu lượng, nhiệt độ và các điều kiện vận hành của hệ thống.

Tóm lại, công nghệ EDI trong xử lý nước là giải pháp khử ion liên tục, thường được sử dụng sau RO trong các hệ thống yêu cầu nước có độ tinh khiết cao. Hiệu quả của EDI phụ thuộc lớn vào chất lượng nước đầu vào, tải ion, điều kiện vận hành và cấu hình của toàn bộ dây chuyền, vì vậy doanh nghiệp cần đánh giá kỹ dữ liệu nước thực tế trước khi lựa chọn thiết bị và công suất phù hợp.
