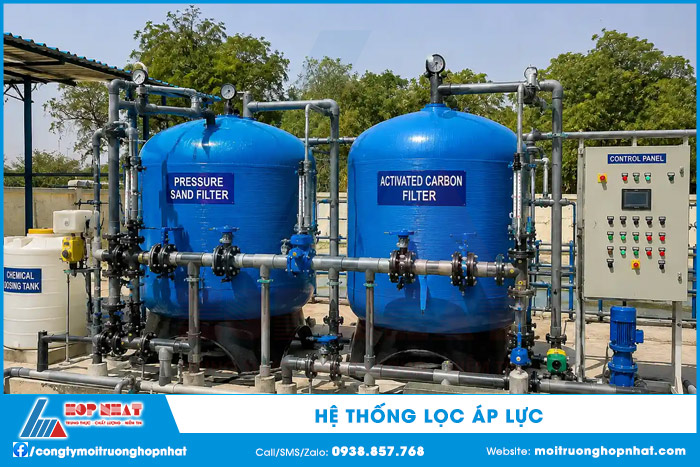

Hệ thống lọc áp lực: Cấu tạo và nguyên lý hoạt động

Hệ thống lọc áp lực là thiết bị được sử dụng phổ biến trong xử lý nước nhằm loại bỏ cặn, chất rắn lơ lửng, màu, mùi, sắt, mangan và một số tạp chất tùy theo loại vật liệu lọc được sử dụng. Với thiết kế dạng cột kín, hệ thống có khả năng vận hành dưới áp lực và dễ dàng tích hợp vào các dây chuyền xử lý nước cấp, nước sản xuất hoặc tiền xử lý trước RO.

1. Hệ thống lọc áp lực là gì?

Hệ thống lọc áp lực là thiết bị lọc sử dụng áp lực của dòng nước để đưa nước đi qua một hoặc nhiều lớp vật liệu lọc được bố trí bên trong cột lọc kín. Trong quá trình này, các cặn và tạp chất trong nước được giữ lại trên bề mặt hoặc bên trong lớp vật liệu lọc, sau đó nước sau lọc được thu gom và đưa sang công đoạn xử lý tiếp theo.

Tùy thuộc vào chất lượng nước đầu vào và mục tiêu xử lý, cột lọc áp lực có thể sử dụng cát thạch anh, sỏi đỡ, than hoạt tính, hạt khử sắt, mangan hoặc các loại vật liệu chuyên dụng khác.

Khác với hệ thống lọc trọng lực thường sử dụng bể lọc hở và tận dụng chênh lệch cao độ để tạo dòng chảy, hệ thống lọc áp lực hoạt động trong thiết bị kín và cần có áp lực nước phù hợp.

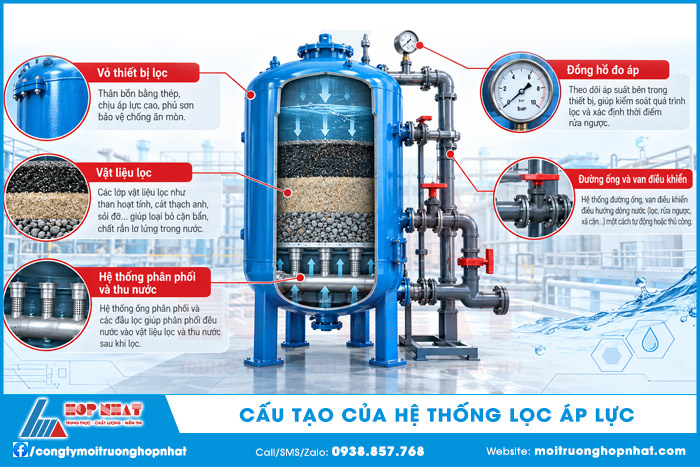

2. Cấu tạo của hệ thống lọc áp lực

Một hệ thống lọc áp lực cơ bản thường bao gồm cột lọc, vật liệu lọc, hệ thống phân phối – thu nước, đường ống, van điều khiển và thiết bị đo áp suất.

2.1. Vỏ thiết bị lọc

Vỏ cột lọc là bộ phận chứa vật liệu lọc và chịu áp lực trong quá trình vận hành. Tùy vào quy mô và điều kiện sử dụng, thiết bị có thể được chế tạo từ thép carbon, inox hoặc composite FRP. Kích thước cột lọc được lựa chọn dựa trên lưu lượng nước cần xử lý, tốc độ lọc, chiều cao lớp vật liệu và điều kiện lắp đặt thực tế.

2.2. Vật liệu lọc

Vật liệu lọc quyết định phần lớn đến khả năng xử lý của thiết bị. Một số loại thường được sử dụng gồm:

• Sỏi đỡ: Tạo lớp đỡ phía dưới, hỗ trợ phân phối và thu nước.
• Cát thạch anh: Giữ lại cặn và chất rắn lơ lửng trong nước.
• Than hoạt tính: Hấp phụ một số hợp chất hữu cơ, màu và mùi.
• Hạt khử sắt, mangan: Hỗ trợ xử lý sắt và mangan trong nước.
• Vật liệu chuyên dụng: Được lựa chọn tùy theo thành phần ô nhiễm và mục tiêu xử lý.

Việc lựa chọn vật liệu không nên chỉ dựa vào tên gọi của thiết bị mà cần căn cứ vào kết quả phân tích nước đầu vào và yêu cầu chất lượng nước sau xử lý.

2.3. Hệ thống phân phối và thu nước

Bộ phận phân phối nước có nhiệm vụ đưa nước vào thiết bị và phân bố tương đối đồng đều trên tiết diện lớp vật liệu. Phía dưới cột thường bố trí hệ thống thu nước để thu nước sau lọc và đồng thời hỗ trợ quá trình rửa ngược.

Thiết kế hệ thống phân phối và thu nước phù hợp giúp hạn chế hiện tượng dòng chảy tập trung tại một số vị trí, qua đó nâng cao hiệu quả sử dụng lớp vật liệu lọc.

2.4. Đường ống và van điều khiển

Hệ thống đường ống và van giúp điều khiển các chế độ vận hành khác nhau như lọc, rửa ngược và xả. Tùy thiết kế, hệ thống có thể sử dụng van tay hoặc van tự động. Với các dây chuyền yêu cầu vận hành liên tục, van tự động có thể được tích hợp cùng tủ điều khiển để giảm thao tác thủ công.

2.5. Đồng hồ đo áp

Đồng hồ áp suất được sử dụng để theo dõi áp lực tại các vị trí phù hợp của hệ thống. Thông qua sự thay đổi áp suất hoặc chênh lệch áp suất trước và sau lớp lọc, người vận hành có thể nhận biết tình trạng tích tụ cặn và đánh giá thời điểm cần rửa ngược.

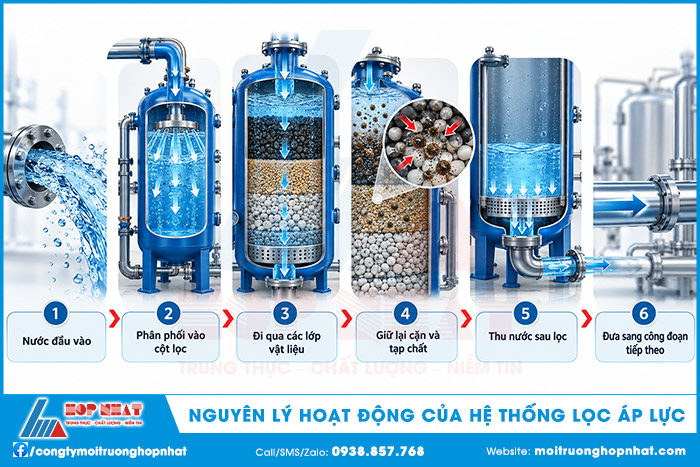

3. Nguyên lý hoạt động của hệ thống lọc áp lực

Nguyên lý hoạt động của hệ thống lọc áp lực dựa trên việc sử dụng áp lực của dòng nước để đưa nước qua các lớp vật liệu lọc.

Quá trình cơ bản diễn ra như sau: Nước đầu vào > Phân phối vào cột lọc > Đi qua các lớp vật liệu > Giữ lại cặn và tạp chất > Thu nước sau lọc > Đưa sang công đoạn tiếp theo.

Đối với thiết bị lọc dạng downflow (dòng chảy từ trên xuống dưới), nước thường được đưa vào phía trên cột và chảy từ trên xuống qua các lớp vật liệu. Cặn, chất rắn lơ lửng và một số tạp chất được giữ lại trong lớp lọc. Nước sau khi đi qua vật liệu được thu tại bộ phận phía dưới và dẫn ra ngoài.

Sau một thời gian vận hành, lượng cặn tích tụ trong lớp vật liệu tăng lên làm trở lực của thiết bị tăng và có thể khiến lưu lượng nước sau lọc giảm. Khi đó, hệ thống cần được rửa ngược để loại bỏ cặn tích tụ và khôi phục khả năng lọc.

Đối với cột chứa than hoạt tính hoặc vật liệu chuyên dụng, ngoài cơ chế lọc cơ học còn có thể xảy ra quá trình hấp phụ hoặc các cơ chế xử lý khác tùy thuộc vào đặc tính của vật liệu.

4. Các loại hệ thống lọc áp lực phổ biến

• Hệ thống lọc áp lực bằng cát: Đây là dạng thiết bị sử dụng cát lọc, thường kết hợp với lớp sỏi đỡ, để loại bỏ cặn và chất rắn lơ lửng trong nước. Hệ thống thường được bố trí ở công đoạn tiền xử lý hoặc xử lý cặn trước các công đoạn xử lý tinh hơn.
• Hệ thống lọc áp lực đa tầng: Cột lọc đa tầng sử dụng nhiều loại vật liệu với đặc tính và kích thước hạt khác nhau. Việc kết hợp các lớp vật liệu giúp tăng khả năng giữ cặn và đáp ứng nhiều mục tiêu xử lý trong cùng một thiết bị. Tùy vào chất lượng nước đầu vào, hệ thống có thể sử dụng sỏi đỡ, cát, than hoạt tính hoặc các loại vật liệu chuyên dụng.
• Hệ thống lọc áp lực bằng than hoạt tính: Cột lọc than hoạt tính sử dụng khả năng hấp phụ của than để hỗ trợ loại bỏ một số hợp chất hữu cơ, màu và mùi trong nước. Thiết bị thường được bố trí sau công đoạn lọc cặn hoặc tại vị trí phù hợp trong dây chuyền xử lý tùy theo chất lượng nước đầu vào.
• Hệ thống lọc áp lực khử sắt, mangan: Đối với nguồn nước có hàm lượng sắt hoặc mangan cao, cột lọc có thể sử dụng các loại vật liệu chuyên dụng nhằm hỗ trợ quá trình xử lý. Hiệu quả xử lý phụ thuộc vào nhiều yếu tố như dạng tồn tại của sắt, mangan, pH, hàm lượng chất ô nhiễm, thời gian tiếp xúc và đặc tính của vật liệu lọc.
• Hệ thống lọc áp lực làm mềm nước: Sử dụng hạt nhựa trao đổi ion để loại bỏ ion Ca²⁺, Mg²⁺, từ đó giảm độ cứng của nước. Loại này thường được sử dụng cho nước cấp nồi hơi, hệ thống sản xuất hoặc các thiết bị cần hạn chế cáu cặn.

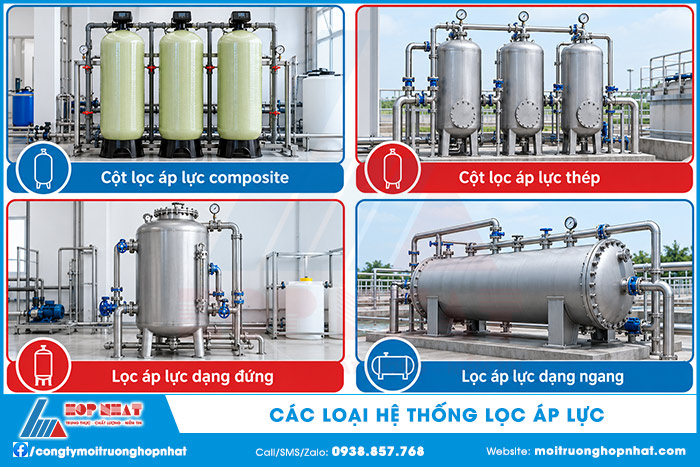

Nếu phân loại theo cấu tạo, có thể gặp:

• Cột lọc áp lực composite: Nhẹ, chống ăn mòn, phù hợp quy mô nhỏ và vừa.
• Cột lọc áp lực thép: Độ bền cơ học cao, thường dùng cho hệ thống công suất lớn.
• Lọc áp lực dạng đứng: Thiết bị có chiều cao lớn, diện tích mặt bằng nhỏ.
• Lọc áp lực dạng ngang: Phù hợp khi cần tăng diện tích lọc hoặc hạn chế chiều cao thiết bị.

5. Ứng dụng của hệ thống lọc áp lực

Nhờ thiết kế dạng cột kín và khả năng vận hành dưới áp lực, hệ thống lọc áp lực được ứng dụng trong nhiều dây chuyền xử lý nước cấp, chẳng hạn:

• Xử lý nước cấp và nước sinh hoạt.
• Xử lý nước giếng khoan.
• Xử lý nước phục vụ sản xuất.
• Lọc nước công nghiệp.
• Lọc cặn sau công đoạn keo tụ - tạo bông.
• Tiền xử lý trước hệ thống RO.
• Xử lý màu, mùi bằng than hoạt tính.
• Hỗ trợ xử lý sắt, mangan trong nước.
• Lọc nước tuần hoàn trong một số hệ thống công nghiệp.

6. Ưu điểm và hạn chế của hệ thống lọc áp lực

Một số ưu điểm nổi bật của hệ thống lọc áp lực gồm:

• Thiết kế tương đối gọn: Thiết bị dạng cột kín nên có thể bố trí trong không gian hạn chế.
• Vận hành liên tục: Phù hợp với nhiều dây chuyền xử lý nước có nhu cầu vận hành ổn định.
• Có thể tự động hóa: Tích hợp van tự động, đồng hồ đo áp và tủ điều khiển tùy nhu cầu.
• Linh hoạt về vật liệu lọc: Có thể lựa chọn vật liệu dựa trên chất lượng nước và mục tiêu xử lý.
• Dễ mở rộng: Có thể bố trí nhiều cột song song khi cần đáp ứng lưu lượng lớn.

Bên cạnh những ưu điểm trên, hệ thống cũng có một số yêu cầu cần lưu ý:

• Cần đảm bảo áp lực nước phù hợp với thiết kế.
• Lớp vật liệu cần được rửa ngược định kỳ.
• Chênh áp có thể tăng khi cặn tích tụ nhiều.
• Vật liệu lọc có tuổi thọ nhất định và cần được kiểm tra, bổ sung hoặc thay thế.
• Hiệu quả xử lý phụ thuộc vào chất lượng nước đầu vào và việc lựa chọn vật liệu.

7. Khi nào cần rửa ngược hệ thống lọc áp lực?

Rửa ngược là quá trình đưa nước theo chiều ngược với chế độ lọc thông thường nhằm làm tơi lớp vật liệu và cuốn cặn tích tụ ra khỏi thiết bị.

Một số dấu hiệu có thể cho thấy hệ thống cần rửa ngược gồm:

• Chênh lệch áp suất trước và sau cột lọc tăng.
• Lưu lượng nước sau lọc giảm.
• Chất lượng nước sau lọc không còn ổn định.
• Thời gian vận hành giữa các lần rửa ngày càng ngắn.

Quá trình rửa ngược cần được thiết kế phù hợp với loại vật liệu, kích thước cột và đặc tính nước. Nếu tốc độ rửa không phù hợp, vật liệu có thể không được làm sạch hiệu quả hoặc xảy ra hiện tượng thất thoát vật liệu ra ngoài.

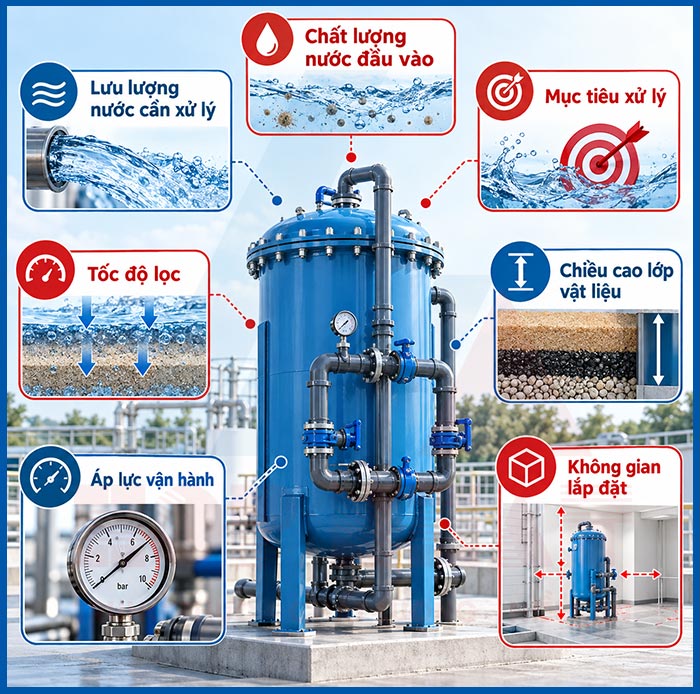

8. Các yếu tố cần lưu ý khi thiết kế hệ thống lọc áp lực

Để thiết bị hoạt động hiệu quả, quá trình thiết kế cần xem xét đồng thời nhiều yếu tố.

• Lưu lượng nước cần xử lý: Lưu lượng quyết định kích thước và số lượng cột lọc. Với lưu lượng lớn, có thể bố trí nhiều thiết bị hoạt động song song để đáp ứng công suất và thuận tiện cho việc bảo trì.
• Chất lượng nước đầu vào: Cần xác định các chỉ tiêu như độ đục, chất rắn lơ lửng, màu, mùi, sắt, mangan hoặc các thành phần khác để lựa chọn vật liệu lọc phù hợp.
• Mục tiêu xử lý: Không phải mọi cột lọc đều có khả năng xử lý giống nhau. Thiết bị cần được lựa chọn dựa trên yêu cầu cụ thể đối với nước sau lọc.
• Tốc độ lọc: Tốc độ lọc ảnh hưởng đến thời gian tiếp xúc giữa nước và vật liệu cũng như khả năng giữ cặn. Thông số này cần được xác định dựa trên loại vật liệu và mục tiêu xử lý.
• Chiều cao lớp vật liệu: Chiều cao và cách bố trí các lớp vật liệu cần được tính toán để đảm bảo khả năng lọc cũng như khoảng trống cần thiết cho quá trình giãn nở vật liệu khi rửa ngược.
• Áp lực vận hành: Cần kiểm tra áp lực nguồn nước và tổn thất áp suất qua hệ thống để đảm bảo thiết bị hoạt động ổn định.
• Không gian lắp đặt: Kích thước cột, khoảng cách bảo trì, vị trí đường ống và không gian phục vụ quá trình thay vật liệu cần được xem xét ngay từ giai đoạn thiết kế.

9. Lưu ý khi vận hành và bảo trì hệ thống lọc áp lực

Trong quá trình vận hành, cần thường xuyên kiểm tra các thông số và tình trạng thiết bị để duy trì hiệu quả lọc.

Một số công việc cần thực hiện gồm:

• Kiểm tra áp lực nước đầu vào.
• Theo dõi áp suất trước và sau thiết bị.
• Kiểm tra lưu lượng nước sau lọc.
• Theo dõi chất lượng nước sau xử lý.
• Thực hiện rửa ngược theo điều kiện vận hành.
• Kiểm tra van, đường ống và hệ thống phân phối nước.
• Kiểm tra tình trạng vật liệu lọc.
• Bổ sung hoặc thay thế vật liệu khi cần thiết.
• Kiểm tra vỏ thiết bị và các vị trí kết nối.
• Ghi nhận lịch sử vận hành và bảo trì.

Việc bảo trì định kỳ giúp hạn chế tình trạng thiết bị tăng chênh áp, giảm lưu lượng hoặc suy giảm hiệu quả lọc.

10. Chi phí đầu tư hệ thống lọc áp lực

Chi phí đầu tư không có một mức cố định mà phụ thuộc vào nhiều yếu tố. Trong đó, các yếu tố chính gồm:

• Lưu lượng nước cần xử lý.
• Kích thước và số lượng cột lọc.
• Vật liệu chế tạo thiết bị.
• Loại và khối lượng vật liệu lọc.
• Hệ thống van và đường ống.
• Mức độ tự động hóa.
• Yêu cầu chất lượng nước sau lọc.
• Điều kiện lắp đặt thực tế.
• Chi phí vận chuyển, lắp đặt và chạy thử.

Do đó, để xác định phương án và chi phí phù hợp, cần khảo sát nguồn nước, lưu lượng, mục tiêu xử lý và điều kiện mặt bằng trước khi lựa chọn thiết bị.

Tóm lại, hệ thống lọc áp lực là giải pháp được sử dụng rộng rãi trong xử lý nước nhờ thiết kế dạng cột kín, khả năng vận hành dưới áp lực và dễ dàng tích hợp vào nhiều dây chuyền xử lý. Tùy theo đặc tính nguồn nước, hệ thống có thể sử dụng cát, than hoạt tính, vật liệu đa tầng hoặc các loại vật liệu chuyên dụng để đáp ứng mục tiêu xử lý.

Để hệ thống hoạt động hiệu quả và ổn định, cần lựa chọn vật liệu lọc, tốc độ lọc, kích thước thiết bị, áp lực vận hành và chế độ rửa ngược dựa trên chất lượng nước đầu vào và yêu cầu nước sau xử lý. Việc thiết kế đúng ngay từ đầu cũng giúp hạn chế chi phí vận hành, bảo trì và thay thế vật liệu trong quá trình sử dụng.
