Công nghệ lọc Nano là gì? Nguyên lý hoạt động và ứng dụng

Khi mục tiêu xử lý tập trung vào giảm độ cứng, kiểm soát ion đa hóa trị, màu hoặc một số chất hữu cơ hòa tan, doanh nghiệp không phải lúc nào cũng cần áp dụng công nghệ khử muối sâu. Công nghệ lọc Nano (Nanofiltration - NF) sử dụng màng lọc có tính chọn lọc để kiểm soát các thành phần trong nước theo đặc tính màng và điều kiện vận hành. Để đánh giá khả năng ứng dụng, cần xem xét nguyên lý phân tách, chất lượng nước đầu vào, cấu hình hệ thống và yêu cầu đầu ra.

1. Công nghệ lọc Nano là gì?

Công nghệ lọc Nano, hay Nanofiltration (NF), là công nghệ lọc màng sử dụng áp suất để phân tách có chọn lọc các thành phần hòa tan trong nước. Công nghệ này đặc biệt có khả năng giữ lại nhiều ion đa hóa trị, các chất gây độ cứng và một số hợp chất hữu cơ, trong khi một phần nước và các cấu tử có khả năng truyền qua màng sẽ tạo thành dòng nước sau lọc.

Bản chất của màng Nano không đơn thuần là sử dụng các “lỗ lọc rất nhỏ” để giữ chất ô nhiễm theo kích thước. Hiệu quả phân tách của NF chịu ảnh hưởng đồng thời bởi kích thước phân tử, điện tích của ion, điện tích bề mặt màng và tương tác giữa chất tan với vật liệu màng. Vì vậy, hai chất có kích thước tương đối gần nhau vẫn có thể có mức độ truyền qua màng khác nhau.

2. Nguyên lý hoạt động của màng lọc Nano

Màng Nano vận hành dưới tác động của áp suất. Nước đầu vào sau khi được xử lý phù hợp sẽ được bơm qua module màng, tại đó nước và một số cấu tử có khả năng truyền qua màng tạo thành dòng permeate, còn các thành phần bị giữ lại sẽ tập trung nhiều hơn trong dòng concentrate.

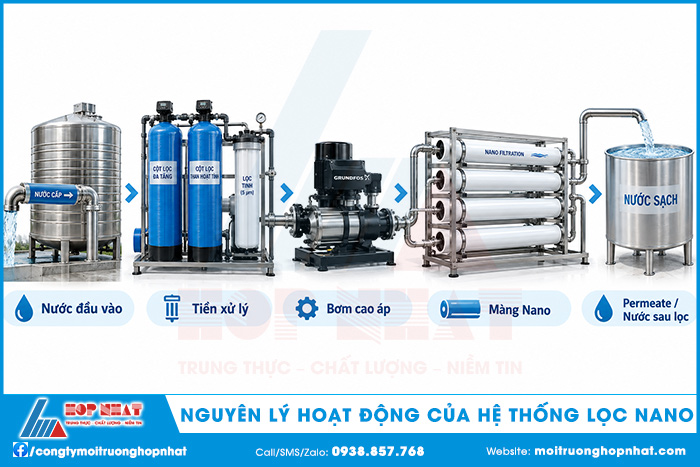

Sơ đồ tham khảo nguyên lý hoạt động của hệ thống lọc Nano: Nước đầu vào > Tiền xử lý > Bơm cao áp > Màng Nano > Permeate/Nước sau lọc

Đồng thời tại cụm màng hình thành dòng: Màng Nano > Concentrate/Dòng cô đặc > Thu gom/Tái sử dụng/Xử lý phù hợp

Quy trình có thể được thuyết minh theo các bước sau:

• Nước đầu vào: Nguồn nước cần được phân tích để xác định các chỉ tiêu như độ cứng, TDS, độ dẫn điện, chất hữu cơ, cặn lơ lửng và các thành phần có nguy cơ ảnh hưởng đến màng.
• Tiền xử lý: Nước được xử lý nhằm kiểm soát cặn, chất keo, chất hữu cơ, tác nhân gây đóng cặn và các thành phần có khả năng làm bẩn màng. Cấu hình tiền xử lý thay đổi theo từng nguồn nước và không nên áp dụng một sơ đồ cố định cho mọi hệ thống.
• Tạo áp lực: Bơm cung cấp áp suất cần thiết để nước đi qua màng NF. Mức áp suất phù hợp phụ thuộc vào đặc tính của màng, thành phần nước cấp, tỷ lệ thu hồi và yêu cầu chất lượng nước đầu ra.
• Phân tách tại màng Nano: Một phần nước và các cấu tử có khả năng truyền qua màng tạo thành permeate (dòng nước đi qua màng). Những thành phần bị màng giữ lại ở mức độ cao hơn sẽ tập trung trong dòng concentrate (dòng nước không đi qua màng).
• Thu nước sau lọc: Phần nước đi qua màng được đưa đến bồn chứa, công đoạn xử lý tiếp theo hoặc sử dụng theo mục tiêu đã xác định. Chất lượng dòng này cần được theo dõi để đánh giá tình trạng vận hành của hệ thống.
• Quản lý dòng cô đặc: Dòng nước không đi qua màng chứa nồng độ cao hơn của một số thành phần bị màng giữ lại. Vì vậy, phương án thu gom, tái sử dụng hoặc xử lý dòng này cần được tính đến ngay từ bước thiết kế hệ thống.

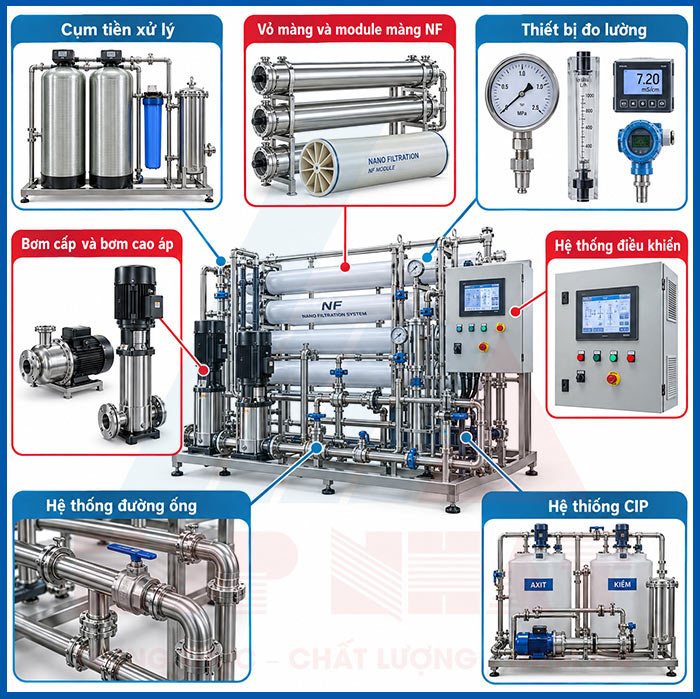

3. Cấu tạo và các thành phần chính của hệ thống lọc Nano

Một hệ thống lọc Nano công nghiệp không chỉ gồm màng NF mà là tập hợp nhiều thiết bị có chức năng liên kết với nhau. Hiệu quả và độ ổn định của hệ thống phụ thuộc vào việc thiết kế đồng bộ từ tiền xử lý, tạo áp suất, phân tách màng đến giám sát và vệ sinh.

Các thành phần chính thường gồm:

• Cụm tiền xử lý: Kiểm soát cặn lơ lửng, chất hữu cơ, độ cứng, vi sinh vật hoặc các thành phần có khả năng gây fouling và scaling. Cấu hình cụ thể được xác định dựa trên nguồn nước và yêu cầu của loại màng.
• Bơm cấp và bơm cao áp: Cung cấp lưu lượng và áp suất cần thiết để đưa nước vào module màng Nano. Công suất bơm cần được tính toán theo điều kiện thiết kế thay vì áp dụng một thông số cố định.
• Vỏ màng và module màng NF: Đây là khu vực diễn ra quá trình phân tách. Loại màng cần được lựa chọn dựa trên thành phần cần xử lý, khả năng giữ ion, yêu cầu về permeate và điều kiện vận hành.
• Hệ thống đường ống: Nước cấp, nước sau xử lý và dòng nước chứa các chất được giữ lại được dẫn theo đúng hướng dòng chảy thiết kế. Các van giúp điều chỉnh lưu lượng và kiểm soát hoạt động của hệ thống.
• Thiết bị đo lường: Đồng hồ hoặc cảm biến áp suất, lưu lượng, độ dẫn điện và các thiết bị giám sát khác giúp đánh giá sự thay đổi của hệ thống theo thời gian.
• Hệ thống điều khiển: Cho phép giám sát trạng thái thiết bị, cảnh báo sự cố và tự động hóa các công đoạn cần thiết trong quá trình vận hành.
• Hệ thống CIP: Được sử dụng để vệ sinh màng khi xuất hiện mức độ tắc nghẽn màng hoặc hiện tượng đóng cặn khoáng trên bề mặt màng cần xử lý. Quy trình và hóa chất vệ sinh phải phù hợp với loại màng và nguyên nhân gây bẩn.

4. Màng Nano có thể xử lý những thành phần nào trong nước?

Khả năng xử lý của màng Nano mang tính chọn lọc và thay đổi theo từng loại màng. Vì vậy, doanh nghiệp cần đánh giá NF theo từng nhóm chất thay vì xem đây là công nghệ có thể loại bỏ đồng đều mọi thành phần trong nước.

Một số nhóm chất thường được xem xét gồm:

• Độ cứng và ion đa hóa trị: Nhiều loại màng NF có khả năng giữ đáng kể calcium, magnesium và các ion đa hóa trị khác. Đặc điểm này giúp NF được ứng dụng trong các bài toán làm mềm hoặc giảm độ cứng của nước.
• Một số ion vô cơ: Khả năng giữ ion phụ thuộc vào điện tích, kích thước, loại màng và thành phần dung dịch. Các ion đơn hóa trị thường có mức độ loại bỏ thấp hơn so với nhiều ion đa hóa trị.
• Chất hữu cơ hòa tan: Một số hợp chất hữu cơ có kích thước và đặc tính phù hợp có thể được màng giữ lại đáng kể. NF vì vậy có thể được xem xét trong một số bài toán giảm màu và chất hữu cơ.
• Màu và một số hợp chất đặc thù: Khả năng xử lý phụ thuộc vào cấu trúc phân tử, điện tích, đặc tính màng và điều kiện nước. Doanh nghiệp cần tham khảo datasheet hoặc thử nghiệm khi nguồn nước có thành phần phức tạp.
• TDS và muối hòa tan: NF có thể làm giảm một phần TDS nhưng không nên đánh đồng khả năng khử muối của NF với RO. Mức độ loại bỏ phụ thuộc mạnh vào loại ion và đặc tính màng.

5. Những yếu tố ảnh hưởng đến hiệu quả lọc Nano

Hiệu quả của NF không được quyết định riêng bởi chất lượng của module màng. Nước đầu vào và điều kiện vận hành có thể ảnh hưởng trực tiếp đến lưu lượng permeate, khả năng phân tách, nhu cầu vệ sinh và tuổi thọ của toàn hệ thống.

5.1. Chất lượng nước đầu vào và nguy cơ tắc nghẽn màng

Các thành phần trong nước có thể tích tụ trên bề mặt màng hoặc bên trong spacer và làm tăng trở lực dòng chảy. Khi tình trạng này kéo dài, lưu lượng permeate có thể giảm, chênh áp có thể tăng và hệ thống cần vệ sinh thường xuyên hơn.

Những tác nhân cần được đánh giá gồm:

• TSS, cặn và chất keo có thể gây fouling vật lý.
• Chất hữu cơ có thể hấp phụ và hình thành lớp bám trên bề mặt màng.
• Độ cứng và một số ion có thể tạo điều kiện hình thành scaling.
• Vi sinh vật có thể phát triển và gây biofouling trong điều kiện thích hợp.
• Dầu mỡ và một số hợp chất đặc thù có thể gây bẩn hoặc ảnh hưởng đến vật liệu màng.

5.2. Điều kiện vận hành màng Nano

Cùng một loại màng NF có thể cho kết quả khác nhau khi điều kiện vận hành thay đổi. Doanh nghiệp cần theo dõi xu hướng của các thông số thay vì chỉ kiểm tra một giá trị tại từng thời điểm.

Những yếu tố đáng chú ý gồm:

• Áp suất vận hành: Ảnh hưởng trực tiếp đến dòng nước qua màng và chất lượng permeate.
• Lưu lượng cấp và tỷ lệ thu hồi: Tỷ lệ thu hồi cao làm tăng nồng độ chất trong concentrate và có thể làm thay đổi nguy cơ scaling.
• Nhiệt độ: Có thể ảnh hưởng đến độ nhớt của nước, thông lượng và khả năng truyền chất qua màng.
• pH: Ảnh hưởng đến trạng thái hóa học của chất tan, điện tích bề mặt và nguy cơ kết tủa của một số thành phần.
• TDS và độ dẫn điện: Phản ánh đặc tính nước cấp và cần được xem xét cùng các thông số khác khi đánh giá hệ thống.
• Tình trạng đóng cặn trên màng: Có thể làm giảm thông lượng và thay đổi hiệu quả phân tách nếu không được kiểm soát.

Do các yếu tố này tác động đồng thời, thông số thiết kế cần được tính toán theo loại màng cụ thể. Doanh nghiệp không nên sử dụng một mức áp suất, tỷ lệ thu hồi hoặc hiệu suất loại bỏ cố định cho mọi hệ thống NF.

6. Ưu và nhược điểm của công nghệ lọc Nano

NF có vị trí riêng giữa UF và RO nhờ khả năng phân tách chọn lọc nhiều ion đa hóa trị và một số chất hữu cơ. Công nghệ này đặc biệt đáng cân nhắc khi mục tiêu xử lý không yêu cầu khử sâu toàn bộ lượng muối hòa tan như RO.

6.1. Ưu điểm

Khi được lựa chọn đúng theo mục tiêu xử lý, NF có thể giúp doanh nghiệp đạt chất lượng nước cần thiết mà không phải sử dụng mức độ phân tách sâu hơn mức thực tế yêu cầu.

Một số ưu điểm đáng chú ý gồm:

• Có khả năng giảm đáng kể độ cứng và nhiều ion đa hóa trị.
• Có thể xử lý một số chất hữu cơ, màu và các thành phần phù hợp với đặc tính màng.
• Một số ứng dụng NF có thể vận hành với yêu cầu áp suất thấp hơn RO.
• Có khả năng phân tách chọn lọc, phù hợp khi doanh nghiệp muốn giữ lại một số ion trong nước.
• Có thể tích hợp với UF, RO và các công nghệ xử lý khác trong một hệ thống nhiều công đoạn.

6.2. Hạn chế

Khả năng phân tách chọn lọc cũng đồng nghĩa NF không phù hợp với mọi yêu cầu về chất lượng nước. Khi lựa chọn công nghệ, doanh nghiệp cần cân nhắc một số hạn chế sau:

• Không loại bỏ hiệu quả như nhau đối với mọi loại ion và chất hòa tan.
• Không phù hợp nếu mục tiêu là khử sâu phần lớn lượng muối theo yêu cầu mà RO có thể đáp ứng tốt hơn.
• Màng có nguy cơ fouling, scaling và biofouling nếu nước đầu vào không được kiểm soát.
• Hệ thống thường cần tiền xử lý phù hợp.
• Quá trình vận hành phát sinh dòng concentrate cần có phương án quản lý.
• Chi phí thực tế còn gồm năng lượng, hóa chất, CIP, bảo trì và thay thế màng.

Tóm lại có thể thấy, công nghệ lọc Nano nổi bật ở khả năng phân tách có chọn lọc, đặc biệt đối với độ cứng, nhiều ion đa hóa trị và một số chất hữu cơ trong nước. Giá trị của NF nằm ở việc lựa chọn đúng loại màng cho đúng mục tiêu xử lý, thay vì sử dụng công nghệ theo một cấu hình cố định. Do đó, chất lượng nước đầu vào, yêu cầu nước sau lọc và điều kiện vận hành cần được đánh giá đồng thời trước khi xác định phương án hệ thống.
