Hệ thống lọc đa tầng là gì? Cấu tạo và nguyên lý hoạt động

Hệ thống lọc đa tầng được sử dụng phổ biến trong xử lý nước cấp và các hệ thống tiền xử lý nhờ khả năng kết hợp nhiều lớp vật liệu trong cùng một thiết bị. Hệ thống lọc đa tầng sử dụng nhiều lớp vật liệu để nâng cao hiệu quả xử lý nước. Bài viết này sẽ giúp Quý Doanh nghiệp hiểu rõ cấu tạo, nguyên lý hoạt động và ứng dụng của hệ thống.

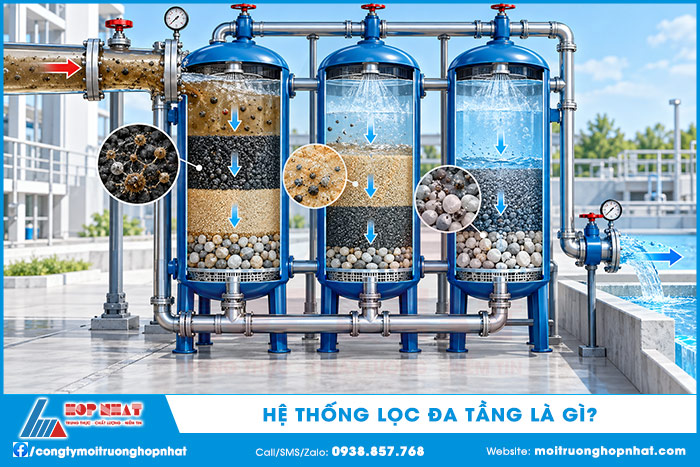

1. Hệ thống lọc đa tầng là gì?

Hệ thống lọc đa tầng là giải pháp xử lý nước sử dụng nhiều lớp vật liệu lọc được bố trí trong cùng một cột hoặc bồn lọc. Mỗi lớp vật liệu đảm nhận một chức năng riêng, từ giữ cặn, giảm độ đục đến hấp phụ màu, mùi hoặc hỗ trợ xử lý một số thành phần đặc thù trong nước.

Việc kết hợp nhiều lớp vật liệu giúp doanh nghiệp xử lý đồng thời nhiều nhóm tạp chất và nâng cao hiệu quả tiền xử lý. Tùy theo chất lượng nguồn nước và yêu cầu đầu ra, hệ thống có thể sử dụng cát thạch anh, sỏi đỡ, than hoạt tính, hạt mangan hoặc các vật liệu chuyên dụng khác.

Trong thực tế, hệ thống lọc đa tầng thường được sử dụng để:

• Loại bỏ cặn và các hạt rắn lơ lửng trong nước.
• Giảm độ đục.
• Hỗ trợ xử lý màu và mùi.
• Hỗ trợ giữ lại một số hợp chất hữu cơ trong nước.
• Hỗ trợ xử lý sắt, mangan khi sử dụng vật liệu phù hợp.
• Làm công đoạn tiền xử lý trước RO, UF hoặc các công nghệ xử lý chuyên sâu.

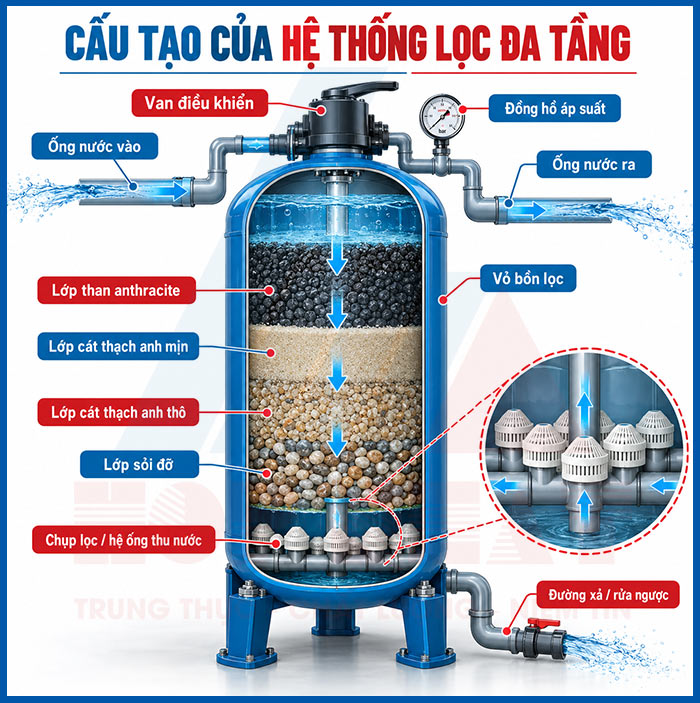

2. Cấu tạo của hệ thống lọc đa tầng

Để hệ thống hoạt động ổn định, hiệu quả xử lý không chỉ phụ thuộc vào loại vật liệu được sử dụng mà còn liên quan đến cách bố trí cột lọc, hệ thống phân phối nước và thiết bị kiểm soát vận hành. Vì vậy, cấu tạo của hệ thống cần được xem xét đồng thời ở hai nhóm chính: vật liệu lọc và các bộ phận thiết bị.

2.1. Vật liệu lọc trong hệ thống

Vật liệu lọc được lựa chọn dựa trên đặc tính nguồn nước và mục tiêu chất lượng nước sau xử lý. Mỗi loại vật liệu có một chức năng riêng và cần được bố trí theo thứ tự phù hợp để bảo đảm hiệu quả lọc.

• Sỏi đỡ: Được bố trí ở phần dưới của cột lọc nhằm nâng đỡ các lớp vật liệu phía trên và hỗ trợ phân phối nước đồng đều.
• Cát thạch anh: Có nhiệm vụ giữ lại cặn, chất rắn lơ lửng và góp phần làm giảm độ đục của nước.
• Than hoạt tính: Giúp hấp phụ một số hợp chất hữu cơ, màu, mùi và các thành phần ảnh hưởng đến chất lượng cảm quan của nước.
• Hạt mangan: Thường được sử dụng khi nguồn nước có hàm lượng sắt hoặc mangan cần xử lý.
• Vật liệu chuyên dụng: Được lựa chọn khi nguồn nước có những thành phần đặc thù cần kiểm soát.

2.2. Các bộ phận chính của thiết bị lọc

Bên cạnh vật liệu, hệ thống cần có các bộ phận cơ khí và thiết bị phụ trợ để duy trì dòng nước ổn định trong suốt quá trình vận hành. Cấu hình cơ bản thường gồm:

• Cột lọc hoặc bồn lọc.
• Hệ thống phân phối nước đầu vào.
• Các lớp vật liệu lọc.
• Bộ phận thu nước sau lọc.
• Hệ thống đường ống và van điều khiển.
• Đồng hồ đo áp suất.
• Thiết bị giám sát hoặc hệ thống điều khiển tự động nếu có.

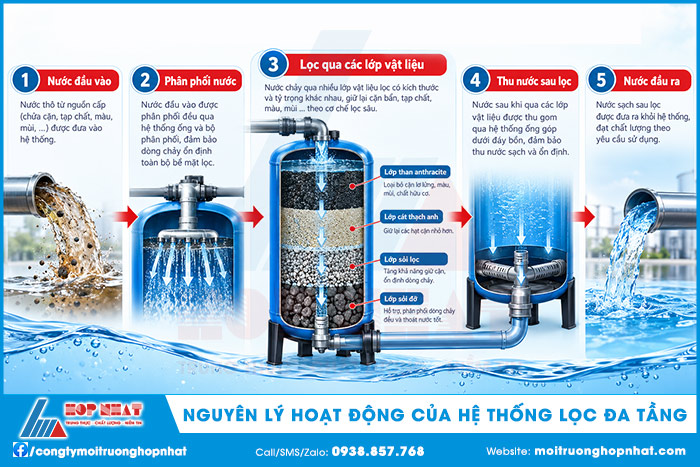

3. Nguyên lý hoạt động của hệ thống lọc đa tầng

Hệ thống lọc đa tầng là phương pháp xử lý nước sử dụng từ hai hoặc nhiều lớp vật liệu lọc dạng hạt có đặc tính khác nhau nhằm loại bỏ chất rắn lơ lửng, cặn và các thành phần gây độ đục trong nước. Vật liệu lọc được bố trí phù hợp với chất lượng nước và yêu cầu xử lý, giúp tăng khả năng giữ cặn và kéo dài chu kỳ vận hành.

Quy trình hoạt động: Nước đầu vào > Phân phối nước > Lọc qua các lớp vật liệu > Thu nước sau lọc > Nước đầu ra

Khi lớp vật liệu tích tụ nhiều cặn: Kết thúc chu kỳ lọc > Rửa ngược > Xả nước rửa chứa cặn > Rửa/ổn định lớp vật liệu > Tiếp tục chu kỳ lọc

Thuyết minh quy trình:

• Nước đầu vào: Nước cần xử lý được dẫn vào thiết bị lọc. Nước đầu vào có thể chứa các chất rắn lơ lửng, cặn và các hạt gây độ đục cần được loại bỏ trước khi sử dụng hoặc chuyển sang các công đoạn xử lý tiếp theo.
• Phân phối nước: Nước được đưa vào hệ thống phân phối nhằm tạo dòng chảy tương đối đồng đều qua tiết diện lớp vật liệu lọc. Việc phân phối nước phù hợp giúp hạn chế dòng chảy tập trung và nâng cao hiệu quả sử dụng lớp vật liệu.
• Lọc qua các lớp vật liệu: Trong cấu hình lọc đa tầng dòng chảy từ trên xuống phổ biến, các lớp vật liệu được bố trí với đặc tính và kích thước hạt khác nhau. Các lớp vật liệu thường được bố trí từ hạt lớn ở trên đến hạt nhỏ hơn ở dưới, giúp giữ cặn theo từng mức kích thước và phân bố cặn đều hơn trong chiều sâu lớp lọc.
• Cơ chế giữ cặn: Khi nước đi qua các khe rỗng giữa các hạt vật liệu, chất rắn lơ lửng được loại bỏ thông qua nhiều cơ chế kết hợp như sàng lọc, lắng, chặn giữ, va chạm và bám giữ trên bề mặt hạt lọc. Hiệu quả lọc phụ thuộc vào đặc tính của cặn, kích thước và đặc tính vật liệu cũng như các thông số vận hành của hệ thống.
• Lớp vật liệu đỡ: Phía dưới lớp vật liệu lọc thường có lớp đỡ và hệ thống thu nước. Lớp đỡ giúp duy trì ổn định vật liệu lọc, hạn chế vật liệu lọt vào hệ thống thu nước và hỗ trợ quá trình phân phối dòng nước khi vận hành và rửa lọc.
• Thu nước sau lọc: Sau khi đi qua các lớp vật liệu, nước được thu tại hệ thống thu nước phía dưới và dẫn ra khỏi thiết bị. Đối với hệ lọc áp lực hoặc lọc trọng lực dạng downflow (lọc theo dòng chảy từ trên xuống dưới) điển hình, nước đi vào phía trên, đi xuyên qua lớp lọc và được thu ở phía dưới.
• Nước đầu ra: Sau quá trình lọc, hàm lượng cặn lơ lửng và độ đục của nước được giảm. Tùy mục tiêu xử lý, nước sau lọc có thể được sử dụng trực tiếp khi đáp ứng yêu cầu hoặc tiếp tục qua các công đoạn xử lý khác như than hoạt tính, làm mềm, UF, RO hoặc khử trùng.
• Tích tụ cặn trong lớp lọc: Trong quá trình vận hành, lượng cặn bị giữ lại trong lớp vật liệu tăng dần, làm tăng sức cản dòng chảy và tổn thất áp suất qua thiết bị. Khi chênh áp đạt giới hạn thiết kế, chất lượng nước sau lọc suy giảm hoặc hệ thống đạt thời gian vận hành quy định, cần tiến hành rửa lọc.
• Rửa ngược: Nước rửa được đưa theo chiều ngược với chiều lọc thông thường, làm giãn lớp vật liệu và giải phóng các hạt cặn đã bị giữ lại. Một số hệ thống có thể kết hợp khí và nước để tăng hiệu quả làm sạch lớp vật liệu.
• Xả nước rửa chứa cặn: Cặn được tách khỏi vật liệu sẽ theo dòng nước rửa ra khỏi thiết bị và được đưa đến hệ thống thu gom hoặc xử lý phù hợp.
• Rửa và ổn định lớp vật liệu: Sau khi rửa ngược, hệ thống thường thực hiện bước rửa hoặc xả nước ban đầu cho đến khi nước sau lọc đạt yêu cầu. Sau rửa ngược, lớp vật liệu được ổn định và hệ thống tiếp tục rửa đến khi chất lượng nước đạt yêu cầu trước khi vận hành trở lại.
• Tiếp tục chu kỳ lọc: Sau khi quá trình rửa hoàn tất và chất lượng nước đạt yêu cầu, thiết bị được chuyển trở lại chế độ lọc bình thường và bắt đầu chu kỳ vận hành mới.

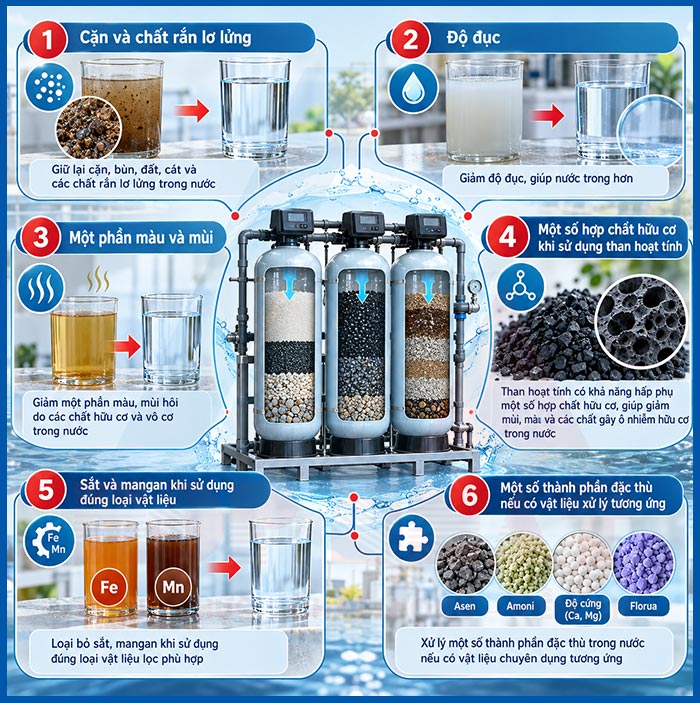

4. Hệ thống lọc đa tầng xử lý được những gì?

Khả năng xử lý của hệ thống lọc đa tầng không phụ thuộc vào tên gọi của thiết bị mà phụ thuộc chủ yếu vào loại vật liệu, chiều cao lớp lọc và đặc tính của nguồn nước. Vì vậy, cần xác định rõ mục tiêu xử lý trước khi lựa chọn cấu hình hệ thống.

Đối với các nguồn nước có độ đục cao hoặc chứa nhiều chất rắn lơ lửng, hệ thống có thể giúp giảm đáng kể lượng cặn trước khi nước đi vào công đoạn tiếp theo. Đây là một trong những ứng dụng phổ biến nhất của lọc đa tầng trong hệ thống xử lý nước cấp và nước phục vụ sản xuất.

Khi bổ sung than hoạt tính, hệ thống có thể hỗ trợ xử lý một phần màu, mùi và một số hợp chất hữu cơ. Hiệu quả thực tế phụ thuộc vào loại than, chất lượng than, tải lượng ô nhiễm và thời gian tiếp xúc giữa nước với vật liệu.

Đối với nước có chứa sắt hoặc mangan, doanh nghiệp có thể sử dụng thêm vật liệu chuyên dụng. Tuy nhiên, hiệu quả xử lý còn phụ thuộc vào trạng thái tồn tại của sắt, mangan, pH, điều kiện oxy hóa và các thông số hóa học khác của nguồn nước.

Do đó, hệ thống lọc đa tầng thường có khả năng xử lý các nhóm thành phần sau:

• Cặn và chất rắn lơ lửng.
• Độ đục.
• Một phần màu và mùi.
• Một số hợp chất hữu cơ khi sử dụng than hoạt tính.
• Sắt và mangan khi sử dụng đúng loại vật liệu.
• Một số thành phần đặc thù nếu có vật liệu xử lý tương ứng.

5. Ưu điểm và hạn chế của lọc đa tầng

Lọc đa tầng được sử dụng phổ biến trong xử lý nước cấp vì có thể linh hoạt điều chỉnh theo từng nguồn nước và từng mục tiêu sử dụng. Tuy nhiên, giống như các công nghệ xử lý khác, hệ thống cũng có những giới hạn cần được đánh giá trước khi lựa chọn.

5.1. Ưu điểm của hệ thống lọc đa tầng

Ưu điểm nổi bật của lọc đa tầng nằm ở khả năng kết hợp nhiều lớp vật liệu trong cùng một thiết bị. Nhờ đó, hệ thống có thể đồng thời thực hiện nhiều chức năng xử lý mà không cần tách thành quá nhiều công đoạn riêng lẻ.

Một số lợi thế chính gồm:

• Có thể kết hợp nhiều cơ chế xử lý trong cùng một hệ thống.
• Linh hoạt lựa chọn vật liệu theo chất lượng nước đầu vào.
• Hỗ trợ giảm cặn, độ đục, màu, mùi và một số thành phần đặc thù.
• Giảm tải cho UF, RO và các công đoạn phía sau.
• Cấu tạo tương đối đơn giản, thuận tiện cho vận hành và bảo trì.
• Linh hoạt theo từng yêu cầu về công suất.

5.2. Hạn chế của hệ thống lọc đa tầng

Bên cạnh các ưu điểm, hệ thống vẫn có những giới hạn kỹ thuật cần được xem xét ngay từ giai đoạn thiết kế. Nếu sử dụng không đúng mục đích, lọc đa tầng có thể không đạt được chất lượng nước mà doanh nghiệp mong muốn.

Các hạn chế chính gồm:

• Không xử lý hiệu quả mọi loại chất ô nhiễm.
• Không mặc định loại bỏ được ion hòa tan hoặc muối khoáng.
• Khả năng xử lý vi sinh vật còn hạn chế nếu không có công đoạn khử trùng.
• Vật liệu lọc có tuổi thọ nhất định và cần thay thế định kỳ.
• Hiệu quả giảm khi tốc độ lọc quá cao.
• Lớp vật liệu có thể bị tắc nếu rửa ngược không đúng chu kỳ.
• Chất lượng nước đầu ra có thể biến động khi nguồn nước đầu vào thay đổi lớn.

Vì vậy, doanh nghiệp không nên lựa chọn hệ thống chỉ dựa trên cấu hình có sẵn. Việc phân tích nước đầu vào và xác định rõ mục tiêu xử lý là cơ sở quan trọng để thiết kế hệ thống phù hợp.

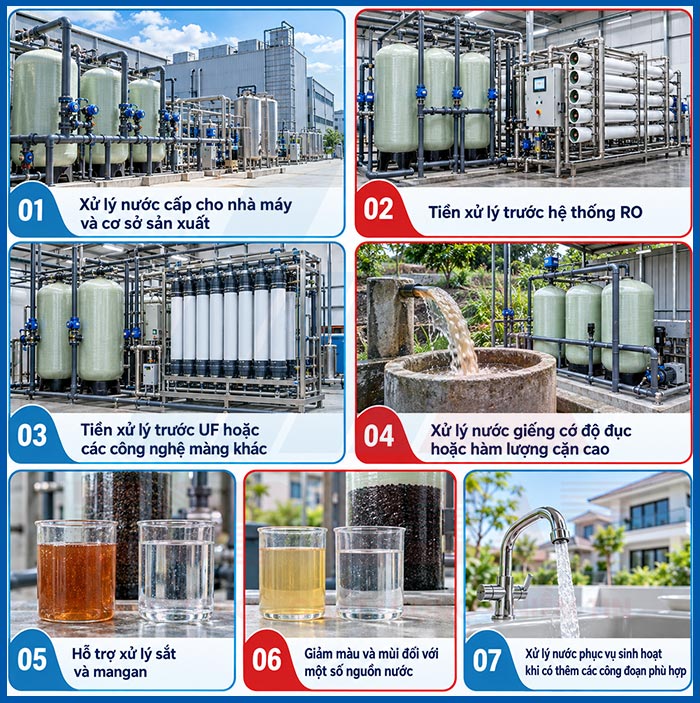

6. Ứng dụng và lưu ý khi lựa chọn hệ thống lọc đa tầng

Trong thực tế, lọc đa tầng thường được sử dụng như một công đoạn tiền xử lý hoặc xử lý sơ bộ trong các dây chuyền cấp nước. Phạm vi ứng dụng khá rộng, từ nước giếng đến nước phục vụ sản xuất, nhưng cấu hình cần được điều chỉnh theo từng nguồn nước cụ thể.

Một số ứng dụng phổ biến gồm:

• Xử lý nước cấp cho nhà máy và cơ sở sản xuất.
• Tiền xử lý trước hệ thống RO.
• Tiền xử lý trước UF hoặc các công nghệ màng khác.
• Xử lý nước giếng có độ đục hoặc hàm lượng cặn cao.
• Hỗ trợ xử lý sắt và mangan.
• Giảm màu và mùi đối với một số nguồn nước.
• Xử lý nước phục vụ sinh hoạt khi có thêm các công đoạn phù hợp.

Khi lựa chọn hệ thống lọc đa tầng, doanh nghiệp cần đánh giá đồng thời các yếu tố sau:

• Chất lượng nước đầu vào: Cần xác định độ đục, TSS, sắt, mangan, chất hữu cơ và các chỉ tiêu liên quan.
• Lưu lượng xử lý: Là cơ sở để tính đường kính cột lọc, diện tích lọc và lưu lượng rửa ngược.
• Yêu cầu nước đầu ra: Quyết định loại vật liệu và mức độ xử lý cần thiết.
• Loại vật liệu: Cần phù hợp với từng nhóm tạp chất cần loại bỏ.
• Chiều cao lớp lọc: Ảnh hưởng đến thời gian tiếp xúc và khả năng giữ cặn.
• Tốc độ lọc: Cần được kiểm soát để bảo đảm hiệu quả xử lý.
• Chu kỳ rửa ngược: Cần xác định dựa trên độ bẩn của nguồn nước và chênh lệch áp suất vận hành.
• Không gian lắp đặt: Ảnh hưởng đến số lượng cột lọc và phương án bố trí thiết bị.
• Chi phí vận hành: Bao gồm điện, nước rửa, vật liệu thay thế và công tác bảo trì.

Hy vọng bài viết sẽ giúp Quý Doanh nghiệp hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, khả năng xử lý cũng như những lưu ý quan trọng khi lựa chọn hệ thống lọc đa tầng. Để hệ thống vận hành hiệu quả và đáp ứng yêu cầu chất lượng nước đầu ra, cấu hình vật liệu và các thông số kỹ thuật cần được xác định dựa trên đặc tính thực tế của nguồn nước, lưu lượng xử lý và mục đích sử dụng.
