Hệ thống lọc nước RO là gì? Cấu tạo và nguyên lý hoạt động

Hiện nay, hệ thống lọc nước RO được ứng dụng rất phổ biến trong lĩnh vực xử lý nước cấp, sản xuất nước tinh khiết, thực phẩm, đồ uống, dược phẩm và nhiều ngành công nghiệp. Vậy hệ thống lọc nước RO có cấu tạo như thế nào? Nguyên lý hoạt động ra sao và cần lưu ý gì khi thiết kế, vận hành? Nội dung dưới đây sẽ giúp làm rõ các vấn đề này.

1. Hệ thống lọc nước RO là gì?

Hệ thống lọc nước RO là hệ thống xử lý nước sử dụng công nghệ thẩm thấu ngược để phân tách các chất hòa tan và nhiều tạp chất ra khỏi nước thông qua màng bán thấm.

Khác với quá trình thẩm thấu tự nhiên, trong công nghệ RO, nước được tạo áp suất đủ lớn để thắng áp suất thẩm thấu và đi qua màng RO. Phần lớn các ion, muối hòa tan và nhiều hợp chất không thể đi qua màng sẽ được giữ lại và theo dòng nước cô đặc ra ngoài.

Sau quá trình này, hệ thống hình thành hai dòng nước chính:

• Nước tinh khiết sau màng (Permeate): Phần nước đi qua màng RO.
• Nước cô đặc (Concentrate/Reject): Chứa hàm lượng muối và các chất bị màng giữ lại cao hơn.

Nhờ khả năng xử lý các chất hòa tan ở mức độ cao, RO thường được bố trí ở công đoạn xử lý tinh sau khi nước đã trải qua các bước tiền xử lý phù hợp.

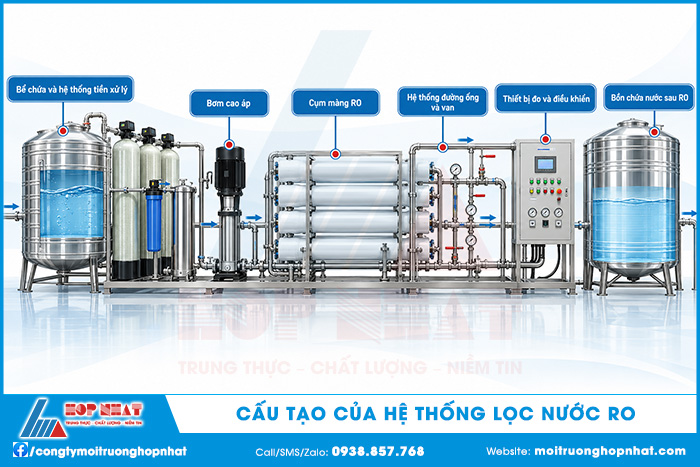

2. Cấu tạo của hệ thống lọc nước RO

Một hệ thống lọc nước RO hoàn chỉnh thường gồm nhiều thiết bị kết hợp với nhau. Tùy chất lượng nước đầu vào, công suất và yêu cầu nước sau xử lý, cấu hình hệ thống có thể được thiết kế khác nhau.

2.1. Bể chứa và hệ thống tiền xử lý

Nước đầu vào thường được đưa về bể chứa trước khi chuyển sang các công đoạn tiền xử lý. Hệ thống tiền xử lý có thể bao gồm thiết bị lọc thô, cột lọc đa tầng, cột lọc than hoạt tính, thiết bị làm mềm nước, lọc tinh và các thiết bị châm hóa chất khi cần thiết.

Mục đích của tiền xử lý là giảm lượng cặn, chất rắn lơ lửng, chất hữu cơ, clo dư, độ cứng và một số tác nhân có khả năng gây ảnh hưởng đến màng RO.

Đây là công đoạn có vai trò quan trọng bởi nếu nước đầu vào không được xử lý phù hợp, màng RO có thể nhanh chóng bị tắc nghẽn, đóng cáu cặn hoặc suy giảm hiệu suất.

2.2. Bơm cao áp

Sau khi qua tiền xử lý, nước được đưa đến bơm cao áp. Bơm cao áp có nhiệm vụ tạo áp lực cần thiết để nước vượt qua trở lực của màng RO. Áp suất vận hành phải được lựa chọn dựa trên chất lượng nước đầu vào, loại màng, nhiệt độ nước, công suất và yêu cầu thiết kế. Nếu áp suất không phù hợp, lưu lượng nước qua màng và hiệu quả tách có thể bị ảnh hưởng.

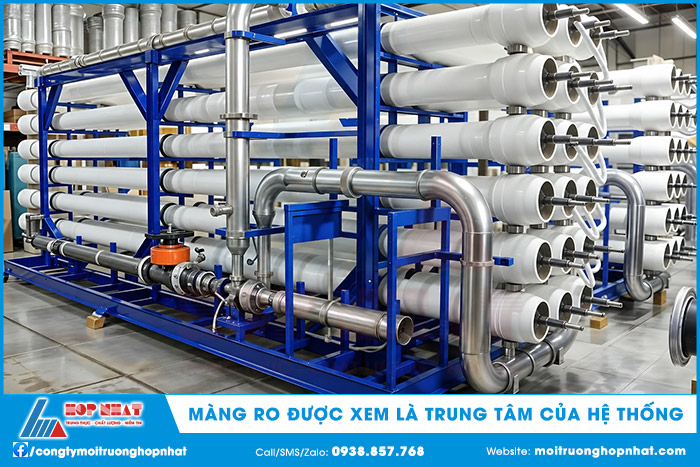

2.3. Cụm màng RO

Cụm màng RO là bộ phận trung tâm của hệ thống. Màng RO thường được chế tạo dưới dạng module và đặt bên trong vỏ màng (housing). Nước được bơm vào module màng dưới áp suất phù hợp. Dưới tác động của áp lực, một phần nước đi qua lớp màng để tạo thành nước sau RO.

Các chất bị màng giữ lại sẽ tập trung nhiều hơn trong dòng nước cô đặc. Tùy công suất và yêu cầu xử lý, hệ thống có thể sử dụng một hoặc nhiều module màng RO được bố trí theo cấu hình phù hợp.

2.4. Hệ thống đường ống và van

Đường ống có nhiệm vụ dẫn nước giữa các công đoạn của hệ thống.

Thông thường sẽ có:

• Đường nước cấp vào màng.
• Đường nước sau RO.
• Đường nước cô đặc/reject.
• Đường xả và đường vệ sinh màng.
• Các van điều khiển và van bảo vệ.

Việc bố trí đường ống, van và thiết bị đo cần được tính toán phù hợp với lưu lượng, áp suất và điều kiện vận hành thực tế.

2.5. Thiết bị đo và điều khiển

Hệ thống RO thường được trang bị các thiết bị đo nhằm theo dõi tình trạng hoạt động, chẳng hạn:

• Đồng hồ đo áp suất.
• Lưu lượng kế.
• Thiết bị đo TDS hoặc độ dẫn điện.
• Cảm biến áp suất.
• Tủ điện điều khiển.
• Các thiết bị cảnh báo và bảo vệ.

Thông qua các thông số này, người vận hành có thể theo dõi sự thay đổi của hệ thống và phát hiện sớm các dấu hiệu bất thường.

2.6. Bồn chứa nước sau RO

Nước sau khi đi qua màng RO có thể được dẫn về bồn chứa để sử dụng cho công đoạn tiếp theo. Tùy yêu cầu chất lượng nước, nước RO có thể được sử dụng trực tiếp hoặc tiếp tục qua các công đoạn xử lý bổ sung như UV, EDI, khử khoáng hoặc các công nghệ xử lý khác.

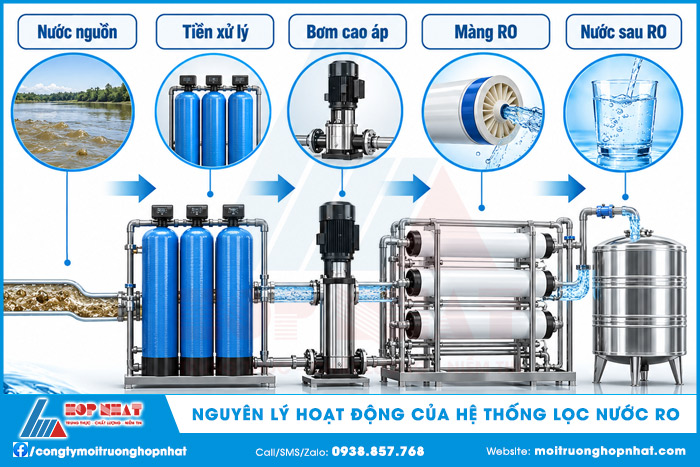

3. Nguyên lý hoạt động của hệ thống lọc nước RO

Nguyên lý hoạt động của hệ thống lọc nước RO dựa trên quá trình thẩm thấu ngược.

Có thể mô tả đơn giản: Nước nguồn > Tiền xử lý > Bơm cao áp > Màng RO > Nước sau RO

3.1. Nước đầu vào được tiền xử lý

Nước nguồn trước tiên đi qua hệ thống tiền xử lý để loại bỏ hoặc giảm các tạp chất có khả năng gây ảnh hưởng đến màng.

Ví dụ: Cặn và chất rắn lơ lửng được giữ lại qua thiết bị lọc; than hoạt tính có thể được sử dụng để giảm clo dư và một số chất hữu cơ; thiết bị làm mềm có thể được sử dụng khi cần kiểm soát độ cứng.

Sau tiền xử lý, nước được đưa đến cụm bơm cao áp.

3.2. Bơm cao áp tạo áp lực

Bơm cao áp đưa nước đến màng RO với áp suất phù hợp. Do màng RO có khả năng giữ lại phần lớn chất hòa tan, cần có áp lực đủ lớn để tạo dòng nước đi qua màng. Áp suất vận hành không nên được lựa chọn theo một giá trị cố định cho mọi hệ thống mà cần căn cứ vào chất lượng nước, loại màng và thông số thiết kế.

3.3. Nước đi qua màng RO

Khi nước tiếp xúc với màng RO dưới áp lực, một phần nước có thể đi xuyên qua màng. Trong khi đó, phần lớn các chất hòa tan và nhiều tạp chất bị giữ lại ở phía dòng cấp.

Điểm quan trọng của quá trình này là màng RO không đơn thuần hoạt động giống một lớp lưới lọc cơ học. Khả năng tách của màng liên quan đến cấu trúc màng và cơ chế vận chuyển qua lớp màng bán thấm.

3.4. Hình thành hai dòng nước

Sau màng RO thường hình thành hai dòng chính.

• Dòng permeate: Là phần nước đi qua màng. Đây là dòng nước sau RO và thường có hàm lượng chất rắn hòa tan thấp hơn đáng kể so với nước đầu vào
• Dòng concentrate/reject: Là phần nước không đi qua màng, trong đó các chất bị màng giữ lại có xu hướng tập trung cao hơn.

Vì vậy, thiết kế hệ thống RO cần tính toán đồng thời cả lượng nước sau RO và lượng nước cô đặc phát sinh.

3.5. Thu nước sau RO

Dòng permeate được thu gom và đưa đến bồn chứa hoặc công đoạn sử dụng tiếp theo. Trong một số ứng dụng yêu cầu chất lượng nước cao, nước sau RO có thể tiếp tục được xử lý bằng các công nghệ khác.

Ví dụ: Trong dây chuyền sản xuất nước có yêu cầu độ tinh khiết cao, RO có thể được sử dụng làm công đoạn tiền xử lý cho hệ thống EDI (Electrodeionization).

4. Hệ thống lọc nước RO có khả năng loại bỏ những gì?

Một trong những ưu điểm nổi bật của công nghệ RO là khả năng giảm đáng kể nhiều thành phần hòa tan trong nước.

Tùy loại màng và điều kiện vận hành, hệ thống RO có thể loại bỏ hoặc giảm:

• Chất rắn hòa tan.
• Muối.
• Nhiều loại ion vô cơ.
• Một số kim loại và hợp chất kim loại.
• Nhiều loại vi sinh vật.
• Một số hợp chất hữu cơ.
• Các tạp chất có khả năng bị màng giữ lại.

5. Ưu điểm và hạn chế của hệ thống lọc nước RO

Hệ thống lọc nước RO có một số ưu điểm nổi bật:

• Khả năng giảm chất rắn hòa tan cao.
• Có thể tạo nguồn nước có độ tinh khiết cao.
• Có thể thiết kế với nhiều mức công suất.
• Có thể kết hợp với các công nghệ xử lý khác.
• Phù hợp với nhiều ngành nghề có yêu cầu cao về chất lượng nước.
• Đặc biệt, RO có thể được sử dụng như một công đoạn quan trọng trong dây chuyền xử lý nước cấp công nghiệp.

Bên cạnh những ưu điểm, công nghệ RO cũng có một số điểm cần lưu ý:

• Cần hệ thống tiền xử lý phù hợp.
• Cần áp suất vận hành tương đối cao.
• Phát sinh dòng nước cô đặc/reject.
• Màng RO có thể bị fouling hoặc scaling nếu điều kiện nước đầu vào không được kiểm soát.
• Cần vệ sinh và bảo trì định kỳ.
• Chất lượng nước đầu vào có ảnh hưởng lớn đến tuổi thọ màng.

Do đó, không nên chỉ tập trung lựa chọn màng RO mà bỏ qua thiết kế tổng thể của toàn bộ hệ thống.

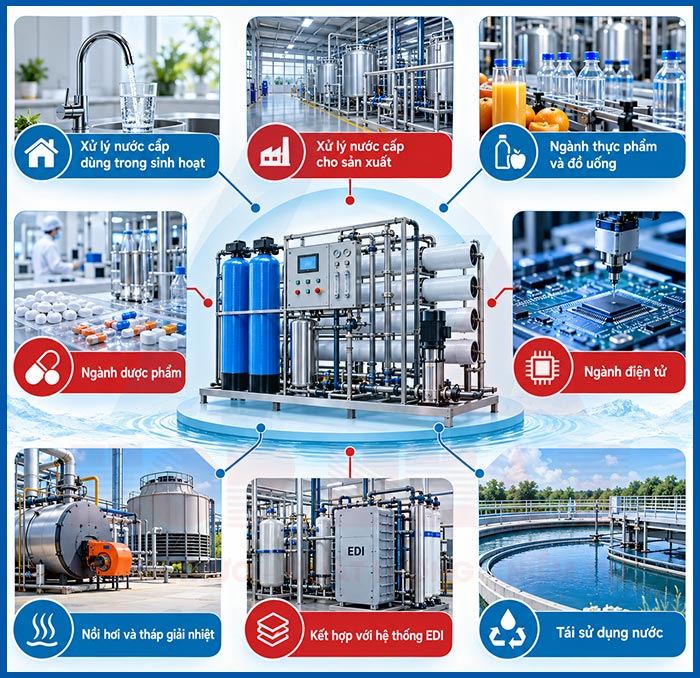

6. Ứng dụng của hệ thống lọc nước RO

Nhờ khả năng giảm chất rắn hòa tan và nhiều loại tạp chất, công nghệ RO được ứng dụng trong nhiều lĩnh vực.

• Xử lý nước cấp dùng trong sinh hoạt: Nước sau RO có thể được sử dụng cho ăn uống, nấu ăn và các nhu cầu sinh hoạt sau khi được xử lý và kiểm soát chất lượng phù hợp.
• Xử lý nước cấp cho sản xuất: RO được sử dụng để xử lý nước cấp cho các dây chuyền sản xuất cần kiểm soát hàm lượng chất hòa tan.
• Ngành thực phẩm và đồ uống: Nước sau RO có thể được sử dụng làm nước sản xuất, nước phối trộn hoặc nguồn nước cho các công đoạn cần chất lượng nước ổn định.
• Ngành dược phẩm: RO có thể được sử dụng trong hệ thống xử lý nước phục vụ các công đoạn sản xuất, tùy theo tiêu chuẩn chất lượng nước yêu cầu.
• Ngành điện tử: Các dây chuyền điện tử thường yêu cầu nguồn nước có độ tinh khiết cao. RO có thể đóng vai trò tiền xử lý trước các công đoạn khử ion hoặc tinh chế sâu hơn.
• Nồi hơi và tháp giải nhiệt: Nước cấp cho nồi hơi hoặc tháp giải nhiệt có thể cần được kiểm soát các thành phần gây cáu cặn. Trong những trường hợp phù hợp, RO có thể được sử dụng để giảm hàm lượng chất hòa tan trước khi nước được đưa vào hệ thống.
• Kết hợp với hệ thống EDI: Trong các hệ thống cần nước khử ion có chất lượng cao, RO thường được bố trí trước EDI nhằm giảm tải cho công đoạn khử ion phía sau.
• Tái sử dụng nước: RO cũng có thể được bố trí ở giai đoạn xử lý sâu trong hệ thống tái sử dụng nước. Sau khi nước thải đã được xử lý qua các công đoạn sinh học, hóa lý và xử lý màng phù hợp, RO có thể tiếp tục giảm các thành phần hòa tan nhằm đáp ứng yêu cầu tái sử dụng cho từng mục đích cụ thể.

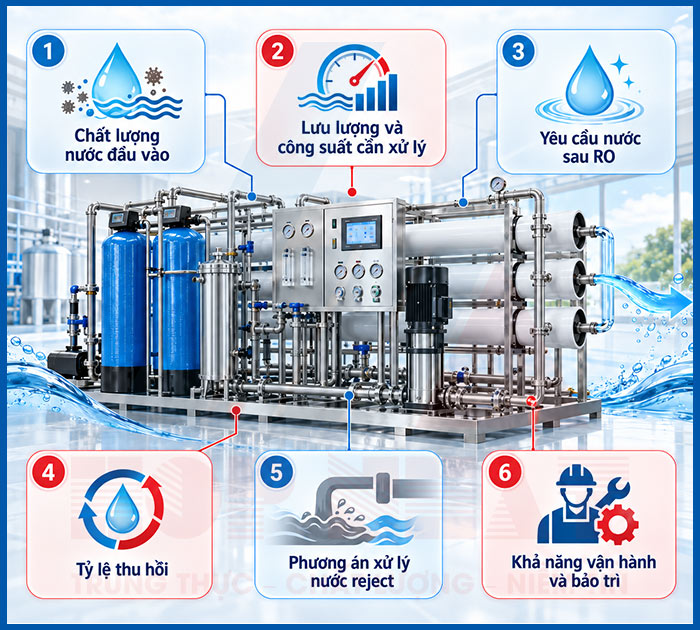

7. Khi thiết kế hệ thống RO cần quan tâm các yếu tố nào?

Việc thiết kế hệ thống RO cần dựa trên điều kiện thực tế thay vì sử dụng một cấu hình cố định cho mọi nguồn nước.

Một số yếu tố cần khảo sát gồm:

• Chất lượng nước đầu vào: Cần phân tích các chỉ tiêu như TDS, độ cứng, độ đục, pH, sắt, mangan, chất hữu cơ, vi sinh... để lựa chọn công nghệ tiền xử lý và màng RO phù hợp.
• Lưu lượng và công suất cần xử lý: Xác định lưu lượng nước cần sử dụng theo m³/ngày hoặc m³/giờ, từ đó lựa chọn số lượng và công suất màng RO, bơm cao áp và các thiết bị đi kèm.
• Yêu cầu nước sau RO: Cần xác định mục đích sử dụng nước sau xử lý như nước sinh hoạt, nước uống, nước sản xuất, nước cấp cho lò hơi hoặc các công đoạn công nghệ để đặt yêu cầu chất lượng đầu ra phù hợp.
• Tỷ lệ thu hồi: Thiết kế cần xác định tỷ lệ giữa nước thành phẩm và nước reject (nước cô đặc). Tỷ lệ thu hồi phù hợp giúp sử dụng nước hiệu quả và hạn chế lượng nước reject phát sinh.
• Phương án xử lý nước reject (nước không đi qua màng, chứa nồng độ chất hòa tan cao): Nước này có nồng độ chất hòa tan cao hơn nước đầu vào nên cần có phương án thu gom, tái sử dụng hoặc xử lý phù hợp với điều kiện thực tế.
• Khả năng vận hành và bảo trì: Hệ thống nên được thiết kế thuận tiện cho sục rửa, vệ sinh màng, thay lõi lọc, kiểm tra áp suất và theo dõi chất lượng nước, giúp duy trì hiệu suất ổn định trong quá trình sử dụng.

9. Vấn đề cần lưu ý trong quá trình vận hành hệ thống lọc nước RO

Hiệu quả của hệ thống RO không chỉ phụ thuộc vào chất lượng thiết bị mà còn liên quan trực tiếp đến quá trình vận hành. Để hệ thống RO hoạt động ổn định, cần theo dõi thường xuyên các thông số vận hành. Dưới đây là một số vấn đề cần lưu ý trong quá trình vận hành hệ thống lọc nước RO:

• Kiểm tra áp suất và lưu lượng: Theo dõi áp suất trước màng, sau màng và lưu lượng permeate/reject giúp nhận biết những thay đổi bất thường trong hệ thống.
• Kiểm tra TDS hoặc độ dẫn điện: Theo dõi chất lượng nước sau RO giúp đánh giá khả năng tách của màng. Nếu độ dẫn điện hoặc TDS của nước sau RO tăng bất thường, cần kiểm tra các nguyên nhân có thể liên quan đến chất lượng nước đầu vào, tình trạng màng, áp suất hoặc điều kiện vận hành.
• Theo dõi chất lượng nước sau RO: Độ dẫn điện và TDS của nước sau màng cần được kiểm tra thường xuyên.
• Vệ sinh màng RO: Trong quá trình hoạt động, màng có thể bị fouling hoặc scaling. Khi đó cần đánh giá nguyên nhân và thực hiện vệ sinh màng bằng quy trình, hóa chất phù hợp với loại màng và chất bẩn.
• Thay thế vật tư định kỳ: Các vật tư như lõi lọc tinh, vật liệu lọc tiền xử lý và màng RO cần được kiểm tra, bảo trì hoặc thay thế khi không còn đáp ứng yêu cầu vận hành.
• Kiểm soát tỷ lệ thu hồi nước: Tăng tỷ lệ thu hồi có thể giúp giảm lượng nước thải bỏ nhưng đồng thời làm tăng nồng độ muối trong dòng concentrate. Nếu thiết kế hoặc vận hành tỷ lệ thu hồi quá cao, nguy cơ cáu cặn màng có thể tăng. Do đó, tỷ lệ thu hồi cần được tính toán dựa trên thành phần nước đầu vào và cấu hình hệ thống.

Tóm lại, khi đầu tư hệ thống lọc nước RO, cần khảo sát chất lượng nước thực tế và xác định rõ yêu cầu sử dụng nước để lựa chọn công nghệ, công suất và cấu hình thiết bị phù hợp.
