Hướng dẫn thiết kế hệ thống XLNT

Thiết kế hệ thống xử lý nước thải là việc xác định công nghệ, công suất, kích thước công trình và thiết bị phù hợp với đặc tính nước thải cũng như yêu cầu đầu ra của từng dự án. Trong nội dung dưới đây, mời các bạn cùng tham khảo một số thông tin về hướng dẫn thiết kế hệ thống xử lý nước thải từ khâu khảo sát, xác định lưu lượng, tải lượng ô nhiễm, lựa chọn công nghệ đến tính toán các công trình và thiết bị chính.

1. Thiết kế hệ thống XLNT là gì?

Thiết kế hệ thống xử lý nước thải (XLNT) là quá trình tính toán và lựa chọn công nghệ, công suất, kích thước các công trình, thiết bị và đường ống phù hợp với lưu lượng, thành phần nước thải và yêu cầu chất lượng nước sau xử lý. Mục tiêu là xây dựng một hệ thống có khả năng xử lý ổn định, đạt quy chuẩn áp dụng và tối ưu chi phí đầu tư, vận hành.

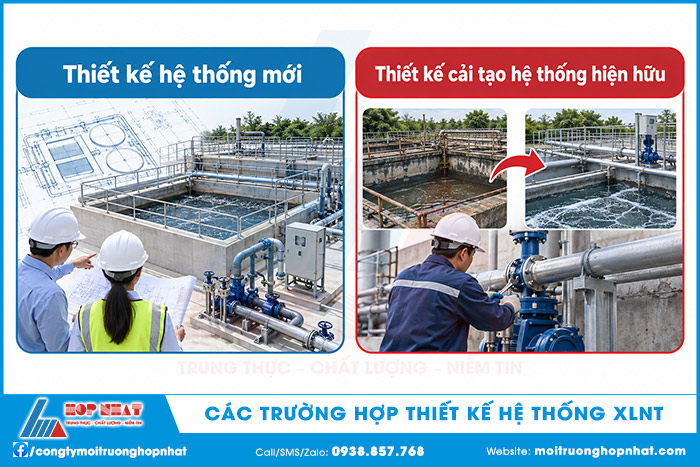

Thiết kế hệ thống xử lý nước thải hiện nay có 2 trường hợp phổ biến:

• Thiết kế mới: Áp dụng cho các dự án chưa có hệ thống XLNT hoặc cần xây dựng hệ thống hoàn toàn mới. Phương án thiết kế được tính toán dựa trên lưu lượng, thành phần nước thải, yêu cầu đầu ra, diện tích và điều kiện thực tế của dự án.
• Thiết kế cải tạo hệ thống hiện hữu: Áp dụng cho các hệ thống XLNT đang vận hành nhưng xuống cấp, hoạt động không ổn định, không đạt yêu cầu xử lý hoặc cần nâng công suất. Phương án cải tạo tập trung đánh giá hiện trạng để tận dụng các bể, thiết bị còn phù hợp, đồng thời bổ sung hoặc thay thế những hạng mục cần thiết.

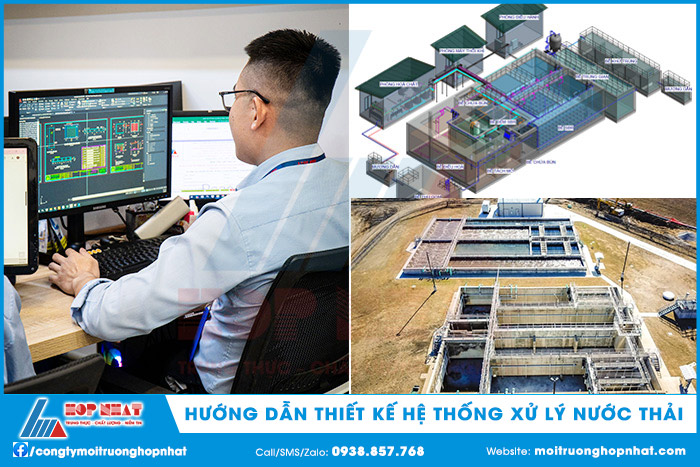

2. Hướng dẫn thiết kế hệ thống xử lý nước thải

Dưới đây là quy trình thiết kế hệ thống XLNT từng bước:

2.1. Khảo sát và xác định cơ sở thiết kế

Đây là bước đầu tiên và có vai trò quyết định đến tính phù hợp của toàn bộ phương án. Cần thu thập các thông tin về nguồn phát sinh, lưu lượng, thành phần nước thải, yêu cầu chất lượng nước sau xử lý, mặt bằng và điều kiện vận hành.

Các nội dung cần xác định gồm:

• Xác định nguồn và loại nước thải phát sinh.
• Xác định lưu lượng trung bình, lớn nhất và sự biến động theo thời gian.
• Phân tích các thông số ô nhiễm đặc trưng như BOD, COD, TSS, Nitơ, Phốt pho, dầu mỡ, Coliform...
• Xác định yêu cầu xử lý và quy chuẩn nước thải đầu ra,
• Khảo sát diện tích, cao độ và điều kiện xây dựng.
• Đối với hệ thống hiện hữu, cần kiểm tra tình trạng các bể, thiết bị, đường ống và khả năng tận dụng lại.

Từ những dữ liệu này, đơn vị thiết kế có cơ sở xác định công suất và yêu cầu kỹ thuật của hệ thống XLNT.

2.2. Xây dựng sơ đồ công nghệ xử lý nước thải

Dựa trên đặc tính nước thải và yêu cầu đầu ra, tiến hành lựa chọn công nghệ và xây dựng sơ đồ xử lý phù hợp.

Một sơ đồ cơ bản có thể gồm: Thu gom > Tách rác > Điều hòa > Xử lý sinh học > Lắng > Khử trùng > Xả thải

• Tùy từng loại nước thải, có thể bổ sung các công đoạn như tách dầu mỡ, keo tụ, tạo bông, tuyển nổi, xử lý hóa lý, lọc hoặc xử lý nâng cao.
• Khi xây dựng sơ đồ công nghệ cần xem xét khả năng xử lý của từng công đoạn, dòng tuần hoàn nước/bùn và sự phối hợp giữa các công trình để đảm bảo hệ thống hoạt động ổn định.

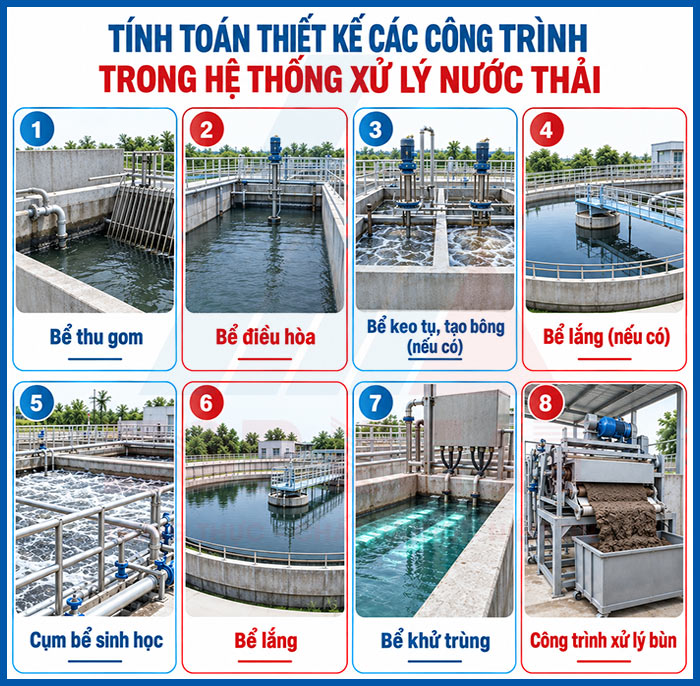

2.3. Tính toán các công trình trong hệ thống xử lý nước thải

Sau khi xác định sơ đồ công nghệ, tiến hành tính toán kích thước và thông số thiết kế cho từng công trình.

Một số nội dung cần tính toán gồm:

• Bể thu gom: Thể tích, thời gian lưu và công suất bơm.
• Bể điều hòa: Dung tích điều hòa, thời gian lưu và phương án khuấy/sục khí.
• Bể keo tụ, tạo bông: Thời gian phản ứng, liều lượng hóa chất và điều kiện khuấy trộn.
• Bể sinh học: Tải lượng ô nhiễm, thời gian lưu, tải trọng hữu cơ, nồng độ bùn và nhu cầu oxy.
• Bể lắng: Diện tích bề mặt, tải trọng và thời gian lưu.
• Bể khử trùng: Liều lượng hóa chất và thời gian tiếp xúc.
• Công trình xử lý bùn: Lượng bùn phát sinh, dung tích chứa và phương án ép bùn.

Việc tính toán cần đảm bảo các công trình có đủ khả năng tiếp nhận lưu lượng và tải lượng ô nhiễm trong điều kiện vận hành thực tế.

2.4. Thiết kế thiết bị và hệ thống phụ trợ

Sau khi tính toán các công trình, cần lựa chọn thiết bị phù hợp với công suất và điều kiện vận hành của hệ thống.

Các thiết bị thường được xem xét gồm:

• Bơm nước thải và bơm bùn.
• Máy thổi khí và hệ thống phân phối khí.
• Máy khuấy.
• Bơm định lượng hóa chất.
• Máy ép bùn.
• Thiết bị đo pH, DO, lưu lượng...
• Tủ điện và hệ thống điều khiển.
• Đường ống công nghệ và van.

Thiết bị cần được lựa chọn dựa trên điểm làm việc, công suất, chế độ vận hành và yêu cầu bảo trì, đồng thời tính đến phương án dự phòng đối với các thiết bị quan trọng.

2.5. Hoàn thiện bản vẽ và hồ sơ thiết kế

Cuối cùng, tổng hợp các kết quả tính toán để hoàn thiện hồ sơ thiết kế hệ thống XLNT. Hồ sơ thường bao gồm:

Thuyết minh công nghệ.

• Sơ đồ công nghệ.
• Bản vẽ mặt bằng và cao độ.
• Bản vẽ chi tiết các công trình.
• Bản vẽ đường ống công nghệ.
• Bản vẽ điện và điều khiển.
• Danh mục, thông số kỹ thuật thiết bị.
• Bảng tính toán thiết kế.
• Dự toán chi phí đầu tư.

2.6. Kiểm tra và đánh giá phương án thiết kế

Sau khi hoàn thành các nội dung tính toán, cần kiểm tra tổng thể phương án để đảm bảo các công trình và thiết bị có sự liên kết phù hợp. Một số nội dung cần rà soát gồm:

• Kiểm tra khả năng tiếp nhận lưu lượng và tải lượng ô nhiễm của từng công trình.
• Kiểm tra cao độ, hướng dòng chảy và khả năng vận hành liên tục của hệ thống.
• Đánh giá sự phù hợp giữa công suất thiết bị và nhu cầu thực tế.
• Kiểm tra dòng tuần hoàn nước, bùn và các tuyến cấp hóa chất, khí.
• Xem xét khả năng vận hành khi lưu lượng hoặc tải lượng ô nhiễm thay đổi.
• Đối với hệ thống cải tạo, đánh giá khả năng kết nối giữa các hạng mục hiện hữu và hạng mục bổ sung.

Việc kiểm tra giúp phát hiện những điểm chưa phù hợp trong thiết kế trước khi triển khai thi công, đồng thời hạn chế các vấn đề phát sinh trong quá trình vận hành.

2.7. Lập phương án vận hành và bảo trì hệ thống

Thiết kế hệ thống XLNT không chỉ dừng ở việc xác định kích thước công trình và lựa chọn thiết bị mà còn cần tính đến điều kiện vận hành lâu dài. Do đó, cần xây dựng phương án vận hành, bảo trì phù hợp với đặc tính của hệ thống.

Nội dung có thể bao gồm:

• Xác định chế độ vận hành của từng công trình và thiết bị.
• Xây dựng quy trình khởi động, vận hành bình thường và xử lý một số tình huống bất thường.
• Xác định tần suất kiểm tra, vệ sinh và bảo trì thiết bị.
• Dự kiến nhu cầu hóa chất, điện năng và vật tư tiêu hao.
• Xác định các vị trí cần theo dõi như pH, DO, lưu lượng, nồng độ bùn...
• Xem xét khả năng tiếp cận thiết bị để thuận tiện cho việc sửa chữa và thay thế.

3. Một số lưu ý khi thiết kế hệ thống xử lý nước thải

Thiết kế hệ thống xử lý nước thải cần được thực hiện dựa trên sự kết hợp giữa yêu cầu pháp lý, đặc tính nước thải và điều kiện vận hành thực tế của dự án. Một số yếu tố quan trọng cần lưu ý gồm:

3.1. Hệ thống phải đồng bộ với hồ sơ môi trường đã được phê duyệt

Phương án thiết kế cần đối chiếu với các nội dung đã thể hiện trong hồ sơ môi trường của dự án, bao gồm nguồn phát sinh, lưu lượng nước thải, công trình xử lý, vị trí xả thải và yêu cầu về chất lượng nước sau xử lý.

Nếu dự án đã có hệ thống hoặc hồ sơ môi trường trước đó, cần kiểm tra sự phù hợp giữa hiện trạng và hồ sơ để xác định có cần điều chỉnh, cải tạo hoặc bổ sung công trình hay không. Việc thiết kế đồng bộ ngay từ đầu giúp hạn chế tình trạng hệ thống thực tế không phù hợp với hồ sơ pháp lý.

3.2. Thiết kế phải xuất phát từ đặc tính nước thải thực tế

Đây là cơ sở quan trọng để lựa chọn công nghệ và tính toán các công trình xử lý. Cần xác định lưu lượng, thành phần, nồng độ và tải lượng các chất ô nhiễm trong nước thải.

Tùy từng loại hình sản xuất hoặc nguồn phát sinh, nước thải có thể chứa các chất ô nhiễm đặc trưng như chất hữu cơ, chất rắn lơ lửng, Nitơ, Photpho, dầu mỡ, kim loại hoặc các hợp chất khó phân hủy. Vì vậy, không nên lựa chọn công nghệ chỉ dựa trên công suất mà bỏ qua đặc tính đầu vào.

3.3. Công nghệ phải phù hợp với ngành nghề và quy mô dự án

Mỗi loại nước thải có đặc điểm khác nhau nên cần lựa chọn công nghệ dựa trên ngành nghề, lưu lượng, tải lượng ô nhiễm, yêu cầu đầu ra, diện tích xây dựng và điều kiện vận hành.

Chẳng hạn, nước thải sinh hoạt có thể sử dụng các quá trình xử lý sinh học như AO, A2O, MBBR hoặc MBR; trong khi một số loại nước thải sản xuất có thể cần kết hợp thêm các công đoạn hóa lý như keo tụ, tạo bông, tuyển nổi, oxy hóa hoặc lọc trước hoặc sau xử lý sinh học.

3.4. Hệ thống nên có khả năng điều chỉnh khi tải lượng thay đổi

Lưu lượng và nồng độ ô nhiễm thực tế có thể biến động theo thời gian, đặc biệt đối với các dự án có tính mùa vụ hoặc phụ thuộc vào công suất sản xuất. Vì vậy, thiết kế cần xem xét khả năng điều hòa và thích ứng với sự thay đổi của tải lượng.

Có thể cân nhắc các giải pháp như bố trí bể điều hòa phù hợp, chia module xử lý, điều chỉnh lưu lượng cấp khí, tuần hoàn bùn/nước hoặc điều khiển thiết bị theo điều kiện vận hành. Điều này giúp hệ thống duy trì hiệu quả xử lý và hạn chế tình trạng quá tải hoặc vận hành kém hiệu quả khi tải lượng thay đổi.

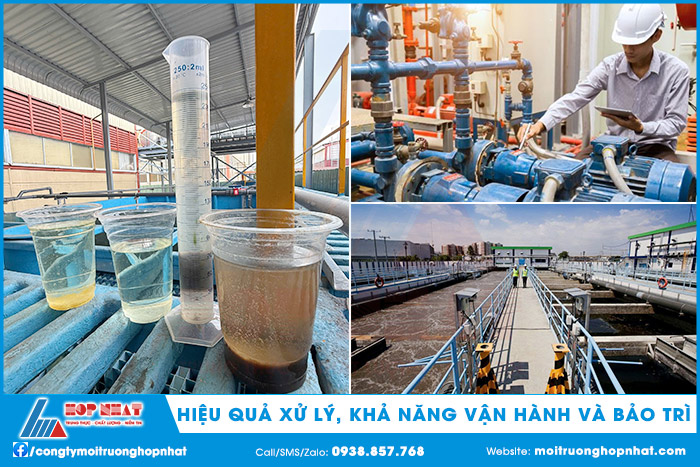

3.5. Cần tính toán đồng thời hiệu quả xử lý, đầu tư, vận hành và bảo trì

Một hệ thống xử lý nước thải không chỉ cần đạt hiệu quả xử lý mà còn phải phù hợp về chi phí đầu tư và khả năng vận hành lâu dài. Khi thiết kế cần xem xét đồng thời chi phí xây dựng, thiết bị, điện năng, hóa chất, nhân công, lượng bùn phát sinh cũng như nhu cầu bảo trì và thay thế thiết bị.

Do đó, phương án phù hợp không nhất thiết là phương án có nhiều công đoạn xử lý nhất, mà là phương án đáp ứng yêu cầu xử lý với cấu hình công nghệ hợp lý, dễ vận hành, bảo trì và phù hợp với điều kiện thực tế của dự án.

Trên đây là một số thông tin về việc "Hướng dẫn thiết kế hệ thống xử lý nước thải". Nhìn chung, thiết kế hệ thống xử lý nước thải là một quá trình gồm nhiều bước liên kết chặt chẽ, từ khảo sát hiện trạng, xác định lưu lượng và tải lượng ô nhiễm, lựa chọn công nghệ, tính toán công trình đến thiết kế thiết bị, bản vẽ và phương án vận hành.

Một phương án thiết kế phù hợp cần đáp ứng đồng thời yêu cầu xử lý, điều kiện mặt bằng, khả năng vận hành, chi phí đầu tư và định hướng phát triển của dự án. Đối với hệ thống hiện hữu, việc đánh giá đúng hiện trạng và xác định khả năng tận dụng các hạng mục còn phù hợp cũng là cơ sở quan trọng để lựa chọn phương án cải tạo hiệu quả.
